STM32简介及工具软件安装

STM32简介

芯片命名及手册

STM32F103C8T6是一款由意法半导体公司(ST)推出的基于Cortex-M3内核的32位微控制器，采用`LQFP48`封装

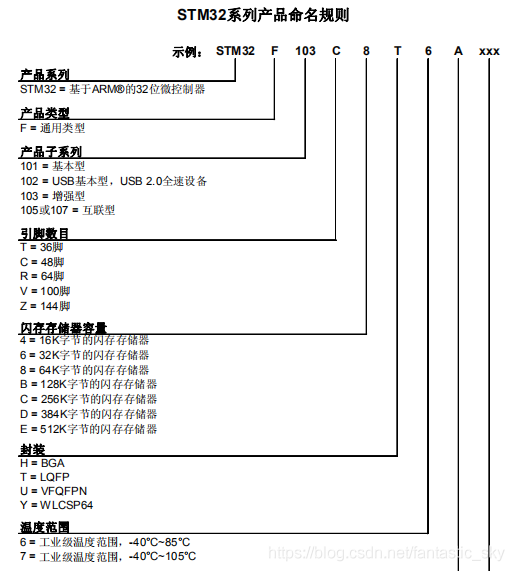

单片机命名规则

STM32F103系列中文芯片手册

下载烧录

STM32单片机支持3种程序下载方式

  • ISP串口下载(使用USB-TTL接PA9、PA10)
  • SWD下载(使用ST-LINK接PA13、PA14)
  • JTAG下载(使用JLINK接PA13、PA14、PA15、PB3、PB4)

虽然有三种方式，但是我个人一般是使用st-link的，所以下面主要介绍这一个

ISP下载(串口)

使用ISP串口下载前，将单片机上电之前需要先用跳线帽把BOOT0短接到1的位置，BOOT1短接到0的位置，即系统存储器模式，然后才能通过串口下载程序。ISP串口下载完成后断电，在单片机上电之前需要先用跳线帽把BOOT0短接到0的位置，即主闪存存储器模式。

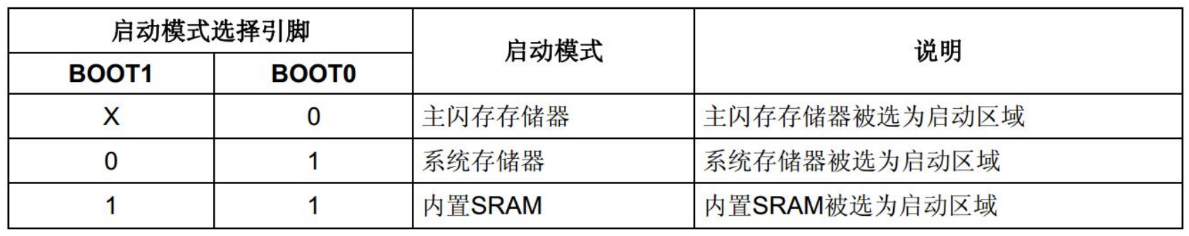

启动模式

下载器GND与单片机GND相连，下载器3.3V与单片机3.3V相连(或者下载器5V与单片机VIN相连)、下载器RXD与单片机PA9(U1TX)相连，下载器TXD与单片机PA10(U1RX)相连

使用SWD接口下载只需要连接3.3V、GND、SWDIO(PA13)、SWCLK(PA14)、RST(非必要)，可以从淘宝购买ST-LINK下载器。使用SWD接口除了可以烧录程序外，还可以实现在线仿真(debug)，仿真过程可以监视寄存器等数据，非常适合软件开发(找问题)。ST-LINK/V2只支持给自家的STM32和STM8烧录程序，不支持为其他公司的单片机烧录程序(即使同样搭载Cortex-M3内核)

如果使用STLink，其上的LED指示灯用于提示当前的工作状态：

  • LED 闪烁红色：STLink已经连接至计算机。
  • LED 保持红色：计算机已经成功与STLink建立通信连接。
  • LED 交替闪烁红色和绿色：数据正在传输。
  • LED 保持绿色：最后一次通信是成功的。
  • LED 为橘黄色：最后一次通信失败。

JTAG下载

这种方式很少使用，不再详细叙述

如果我们不需要使用JTAG下载，但GPIO资源紧张或PCB设计时已经使用了这些第一功能为JTAG的引脚，那么我们就需要关闭JTAG。比如说我要使用GPIOA15作为GPIO口，那么代码层面需要这样实现：

1
2
3
4
5
6
7
 GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE);//使能PORTA时钟
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable , ENABLE);// 关闭JTAG但使能SWD
GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_15;//PA15
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //设置上拉输入
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIO

编程环境

使用arduino编程

突然得知stm32可以用arduino编程，喜出望外hhh

添加开发板管理器地址

1
http://dan.drown.org/stm32duino/package_STM32duino_index.json

然后就可以找到STM32F103C来给我的板子编程了。

使用keil编程

Keil uVision:编程工具，可以在官网注册获取下载链接，可能需要自行搜索破解，虽然不破解也能正常使用基础功能。
STM32 ST-LINK Utility：配套ST-LINK一起使用的烧录工具，包含ST-Link驱动，同样可以在官网下载，我也copy的一份在网盘上

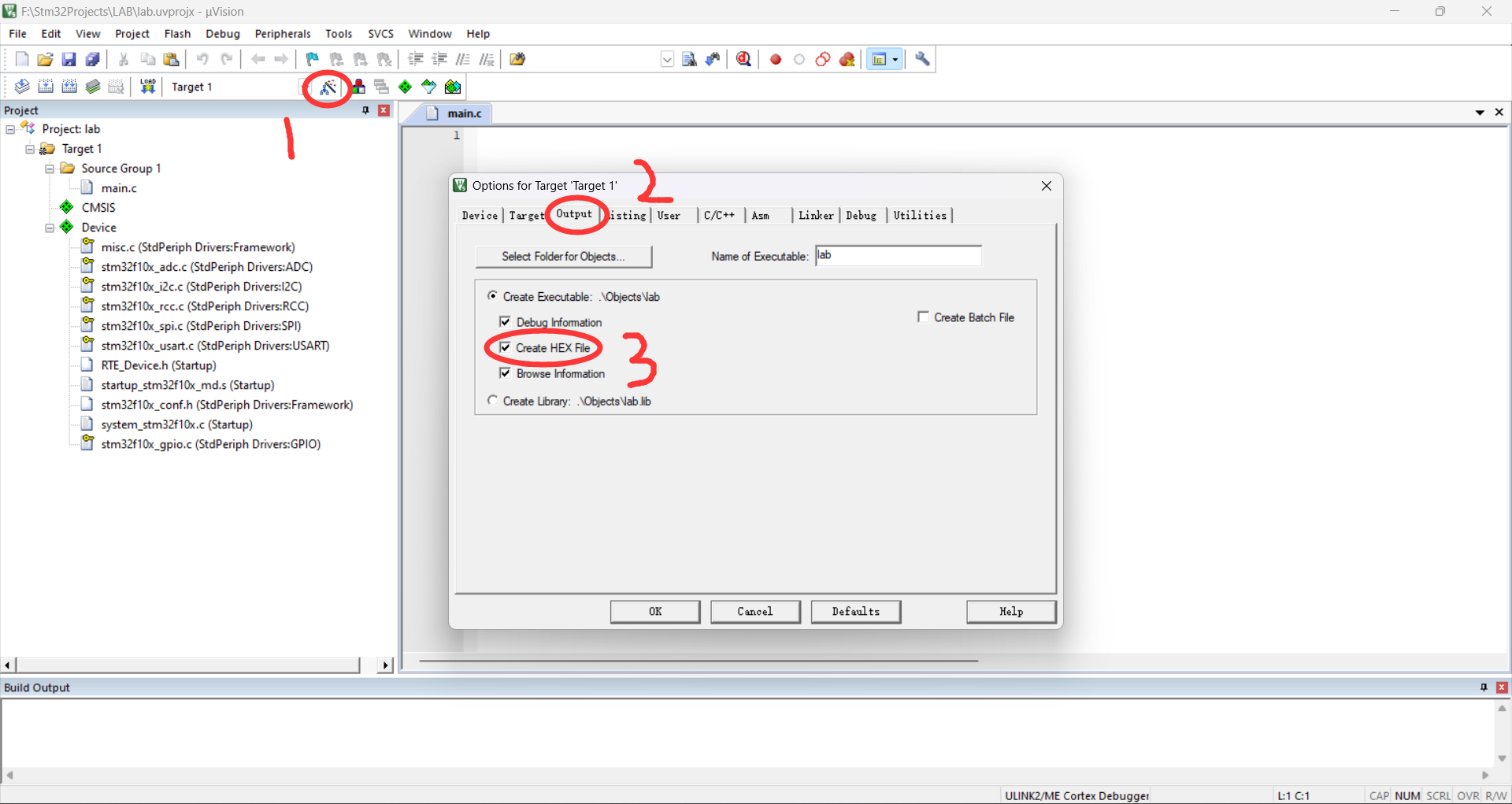

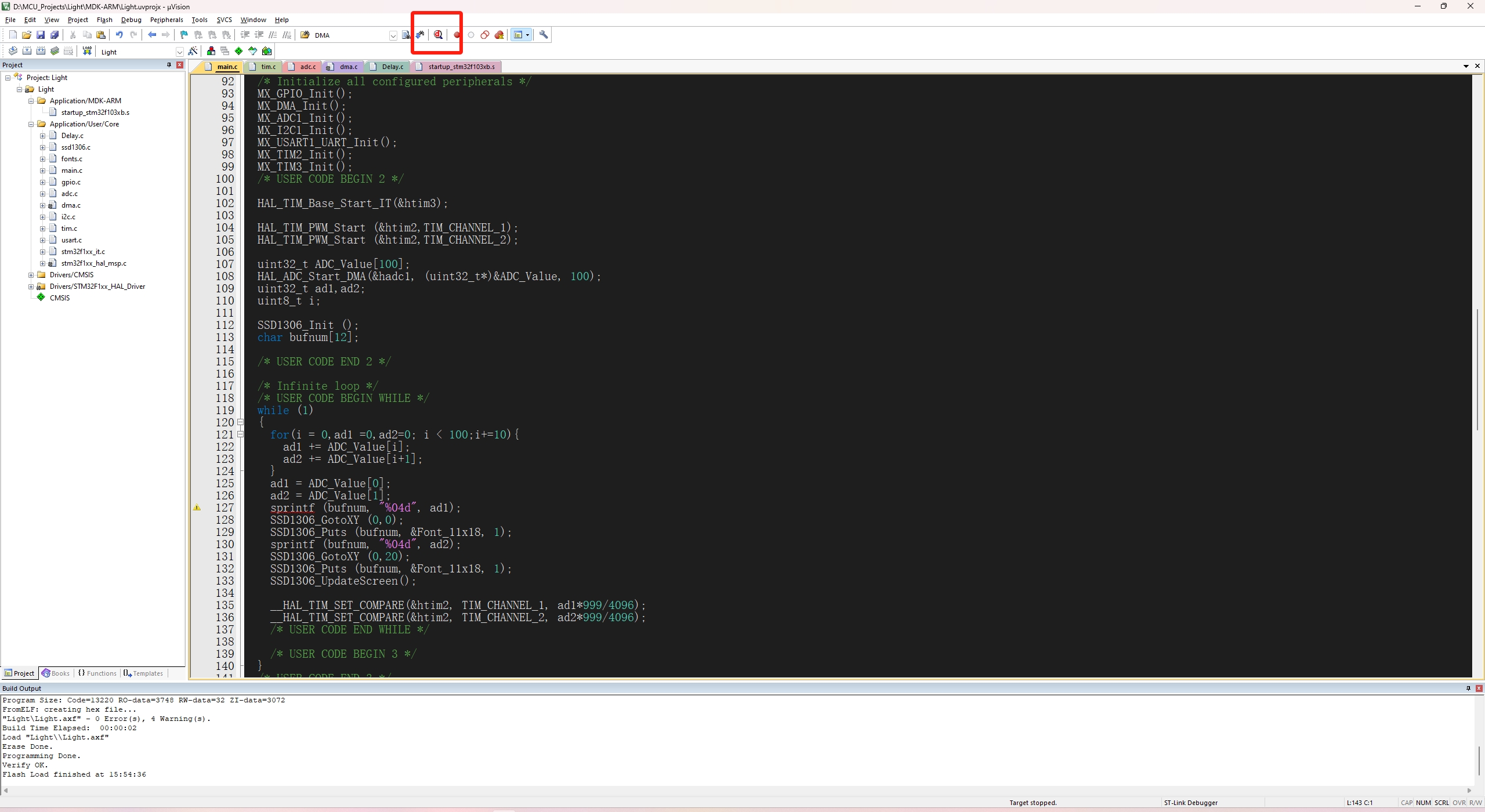

其中如果使用后者进行下载而不是keil自带的下载按钮，需要设置keil编译后输出.hex文件：设置生成hex文件

在STM32 ST-LINK Utility中，首先连接芯片(Tarage -> connect或直接点击连接快捷按钮)，然后打开hex文件(也可以直接讲hex文件拖动到FLASH区域)，最后就可以下载程序(Taraget -> Program，也可以直接点击下载快捷按钮)。弹出信息确认窗口，如hex文件路径、验证方式等，确认信息无误后点击Start开始下载程序，出现Verification…OK，说明下载成功。

在keil环境下编程(标准库)

新建工程

首先选择开发板芯片，我的是stm32f103c8

添加启动文件等，这部分文字说明比较麻烦(暂时懒得写了)，建议参考这个视频

添加main.c文件，之后就可以在main文件中写代码了，写完可以编译一下，如果输出正确就表示环境配置没问题

基础操作

GPIO高低电平输出

磨磨唧唧的讲解

在GPIO输出之前要先对要操作的GPIO进行配置，下面这个程序可以连续将PC13这个引脚拉低拉高:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
# include "stm32f10x.h"
void LED_Init(void){
    //A
    GPIO_InitTypeDef GPIO_InitStructure;
    //B
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
    //C
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    //D
    GPIO_Init(GPIOC, &GPIO_InitStructure);
}

int main(){
    LED_Init();
    while(1){
      //E
      GPIO_ResetBits(GPIOC,GPIO_Pin_13);
      GPIO_SetBits(GPIOC,GPIO_Pin_13);
    }
}

下面来解释一下这个程序:

A:定义GPIO的初始化类型结构体

1
GPIO_InitTypeDef GPIO_InitStructure;

此结构体的定义是在stm32f10x_gpio.h文件中，其中包括3个成员：

  • uint16_t GPIO_Pin;来指定GPIO的哪个或哪些引脚
  • GPIOSpeed_TypeDef GPIO_Speed;GPIO的速度配置,对应3个速度：10MHz、2MHz、50MHz
  • GPIOMode_TypeDef GPIO_Mode;为GPIO的工作模式配置，即GPIO的8种工作模式。
    • 输入浮空 GPIO_Mode_IN_FLOATING
    • 输入上拉 GPIO_Mode_IPU
    • 输入下拉 GPIO_Mode_IPD
    • 模拟输入 GPIO_Mode_AIN
    • 具有上拉或下拉功能的开漏输出 GPIO_Mode_Out_OD
    • 具有上拉或下拉功能的推挽输出 GPIO_Mode_Out_PP
    • 具有上拉或下拉功能的复用功能推挽 GPIO_Mode_AF_PP
    • 具有上拉或下拉功能的复用功能开漏 GPIO_Mode_AF_OD

B:使能GPIO时钟

1
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

此函数是在stm32f10x_rcc.c文件中定义的。其中第一个参数指要打开哪一组GPIO的时钟，取值参见stm32f10x_rcc.h文件中的宏定义，第二个参数为打开或关闭使能，取值参见stm32f10x.h文件中的定义，其中ENABLE代表开启使能，DISABLE代表关闭使能。

1
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);

C:设置GPIO_InitTypeDef结构体三个成员的值

1
2
3
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

D:初始化GPIO

1
GPIO_Init(GPIOC, &GPIO_InitStructure);

E:GPIO电平输出

函数就是置位GPIO，即让相应的GPIO输出高电平

1
2
GPIO_ResetBits(GPIOC,GPIO_Pin_13);
GPIO_SetBits(GPIOC,GPIO_Pin_13);

很多网上找到的程序也会这样做，在文件开头写

1
2
#define LED3_OFF GPIO_SetBits(GPIOB,GPIO_Pin_5)
#define LED3_ON GPIO_ResetBits(GPIOB,GPIO_Pin_5)

然后在调用时候就可以直接写

1
2
LED3_ON;
LED3_OFF;

直接上代码(LED闪烁)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
#include "stm32f10x.h"
#include "Delay.h"

int main(void){
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_Init(GPIOC, &GPIO_InitStructure);

    while(1){
        GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_RESET);
        Delay_ms(500);
        GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_SET);
        Delay_ms(500);
    }
}

这里面的延时函数来自up江协科技
Delay.c
Delay.h

GPIO输入

这一部分原理和上面几乎一样，通过GPIO_ReadInputDataBit()读取GPIO输入

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
//初始化引脚
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //IPU为输入模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11; //可以这样写同时设置多个引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOB, &GPIO_InitStructure);

//读取引脚输入
if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)
	{
		Delay_ms(20);
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);
		Delay_ms(20);
		KeyNum = 1;
	}

此外，对于输出的引脚，也可以使用GPIO_ReadOutputDataBit()读取输出，比如这样翻转输出电平：

1
2
3
4
5
6
7
8
void LED_Turn(void)
{
	if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_1) == 0){
		GPIO_SetBits(GPIOA, GPIO_Pin_1);
	}else{
		GPIO_ResetBits(GPIOA, GPIO_Pin_1);
	}
}

中断

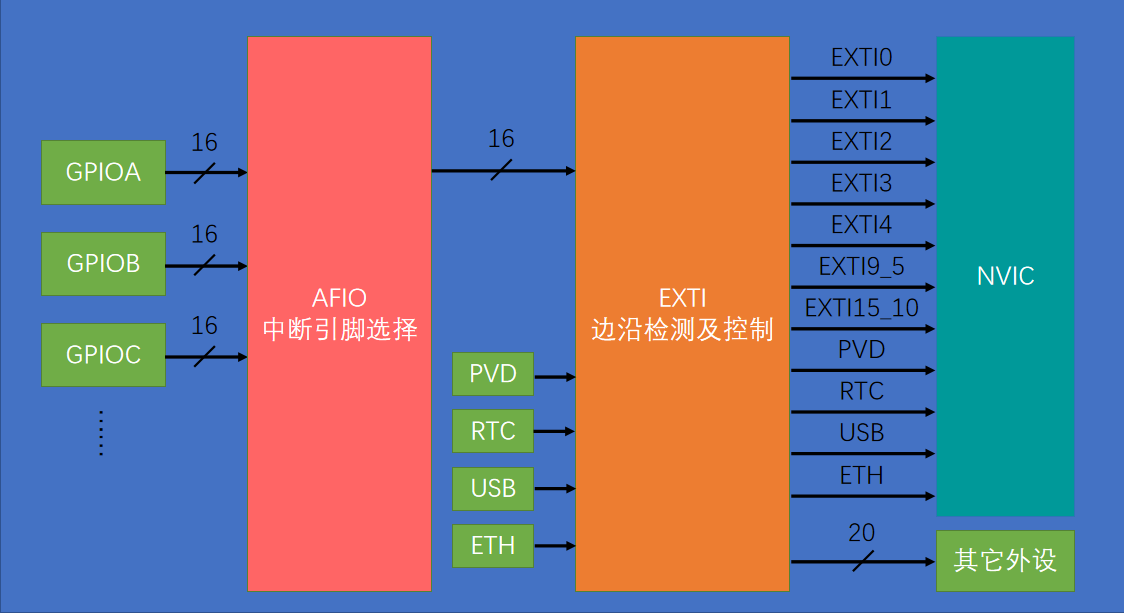

中断涉及的结构如下图：

这一流程也就是我们配置中断的流程

配置GPIO

1
2
3
4
5
6
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);

配置AFIO选择引脚

1
2
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);  //打开AFIO的时钟
GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource11);  //将11线路连接到B11

配置EXTI

1
2
3
4
5
6
EXTI_InitTypeDef EXTI_InitStructure;  //定义EXTI初始化结构体
EXTI_InitStructure.EXTI_Line = EXTI_Line11;
EXTI_InitStructure.EXTI_LineCmd = ENABLE; //使能
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; //事件模式或中断模式。这里选中断
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发
EXTI_Init(&EXTI_InitStructure);

其中触发方式包含：

1
2
3
4
5
6
//下降沿
EXTI_Trigger_Falling
//上升沿
EXTI_Trigger_Rising
//上升或下降
EXTI_Trigger_Rising_Falling

配置NVIC

1
2
3
4
5
6
7
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //中断分组，两位抢占优先级两位响应优先级
NVIC_InitTypeDef NVIC_InitStructure;  //定义NVIC初始化结构体
NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;  //配置中断通道，EXITI10-15都在这个通道
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1; //优先级设置为1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;  //优先级设置为1
NVIC_Init(&NVIC_InitStructure);

中断函数

stm32的中断函数名字是固定的，比如这里是EXTI15_10_IRQn通道的函数：

1
2
3
4
5
6
7
8
9
void EXTI15_10_IRQHandler(void){
  //首先判断标志位，确定是11线路的信号
  if (EXTI_GetITStatus(EXTI_Line11) == SET){
    //执行的程序

    //清除中断标志位，退出中断。注意如果不清除将会不停申请中断导致卡死
    EXTI_ClearITPendingBit(EXTI_Line11);
  }
}

实例

这个程序可以实现PB11下降沿中断时反转PC13引脚的输出：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
#include "stm32f10x.h"

int main(void){
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOC, &GPIO_InitStructure);

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure2;
    GPIO_InitStructure2.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure2.GPIO_Pin = GPIO_Pin_11;
    GPIO_InitStructure2.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure2);

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);  //打开AFIO的时钟
    GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource11);  //将11线路连接到B11

    EXTI_InitTypeDef EXTI_InitStructure;  //定义EXTI初始化结构体
    EXTI_InitStructure.EXTI_Line = EXTI_Line11;
    EXTI_InitStructure.EXTI_LineCmd = ENABLE; //使能
    EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; //事件模式或中断模式。这里选中断
    EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发
    EXTI_Init(&EXTI_InitStructure);

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //中断分组，两位抢占优先级两位响应优先级
    NVIC_InitTypeDef NVIC_InitStructure;  //定义NVIC初始化结构体
    NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;  //配置中断通道，EXITI10-15都在这个通道
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1; //优先级设置为1
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;  //优先级设置为1
    NVIC_Init(&NVIC_InitStructure);


    while(1){}
}

void EXTI15_10_IRQHandler(void){
  if (EXTI_GetITStatus(EXTI_Line11) == SET){
    //执行的程序
	if (GPIO_ReadOutputDataBit(GPIOC, GPIO_Pin_13) == 0){
		GPIO_SetBits(GPIOC, GPIO_Pin_13);
	}else{
		GPIO_ResetBits(GPIOC, GPIO_Pin_13);
	}

    EXTI_ClearITPendingBit(EXTI_Line11);
  }
}

定时器

定时中断

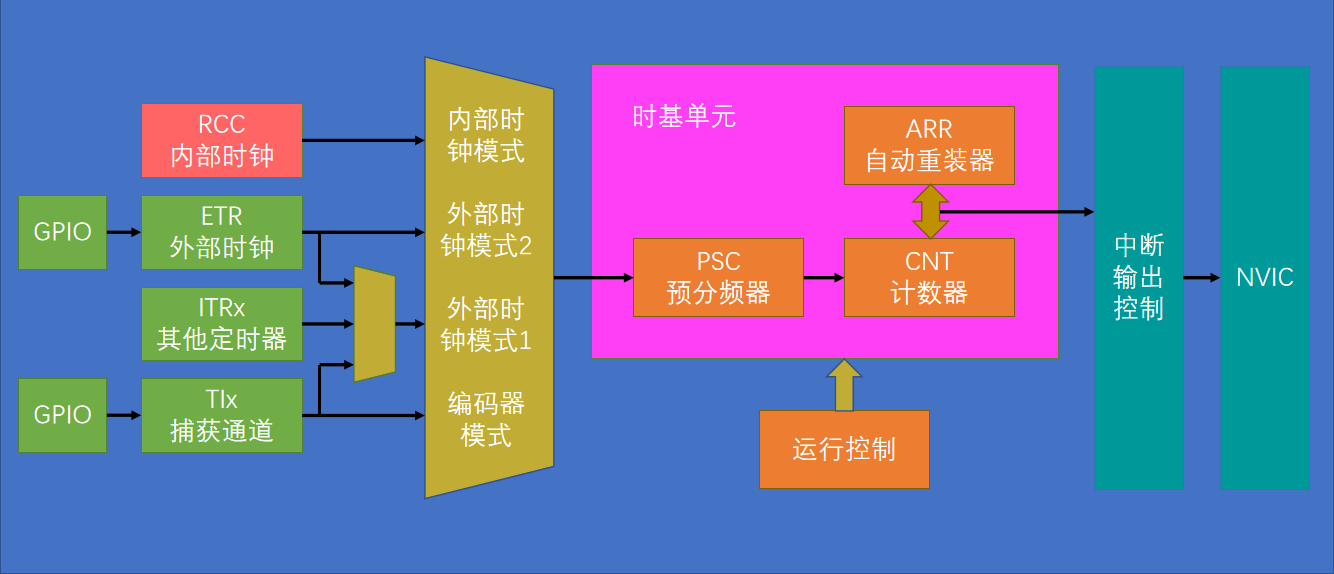

定时中断基本结构:
定时中断基本结构

操作流程
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);  //tim2是APB1总线的外设，开启时钟

TIM_InternalClockConfig(TIM2);  //设置时基单元时钟为内部时钟，默认值也是这个所以其实可以不写

TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;  //定义时基单元初始化结构体
TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1; //时钟滤波器时钟分频，1表示不分频，还可以是2和4
TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数模式，这里是向上计数
TIM_TimeBaseInitStructure.TIM_Period = 10000 - 1; //计数器，10k频率计数1w也即是1s定时，数值必须位于0-65535
TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1; //预分频器，对72M分频7200得到10k频率，数值必须位于0-65535
TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;  //重复计数器，仅高级计时器有，所以直接配置0
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);  //tim2的更新中断使能，使信号通往NVIC

//NVIC配置，上一节讲过了
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn; //tim2的通道
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_Init(&NVIC_InitStructure);

TIM_Cmd(TIM2, ENABLE);  //使能定时器

下面是中断函数

1
2
3
4
5
6
7
8
9
void TIM2_IRQHandler(void){
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET){
		//做点东西

    //清除标志位
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}

代码操作

这个程序可以让PC13每秒亮灭一次

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
#include "stm32f10x.h"

int main(void){
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOC, &GPIO_InitStructure);

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

    TIM_InternalClockConfig(TIM2);

    TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
    TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInitStructure.TIM_Period = 10000 - 1;
    TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;
    TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

    TIM_ClearFlag(TIM2, TIM_FLAG_Update); //这个函数上面没讲。因为上电启动会直接触发中断以更新配置，这样写可以避免上电立刻触发中断
    TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

    NVIC_InitTypeDef NVIC_InitStructure;
    NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
    NVIC_Init(&NVIC_InitStructure);

    TIM_Cmd(TIM2, ENABLE);

    while(1){}
}

void TIM2_IRQHandler(void){
    if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET){
        if (GPIO_ReadOutputDataBit(GPIOC, GPIO_Pin_13) == 0){
            GPIO_SetBits(GPIOC, GPIO_Pin_13);
        }else{
            GPIO_ResetBits(GPIOC, GPIO_Pin_13);
        }
        TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
    }
}

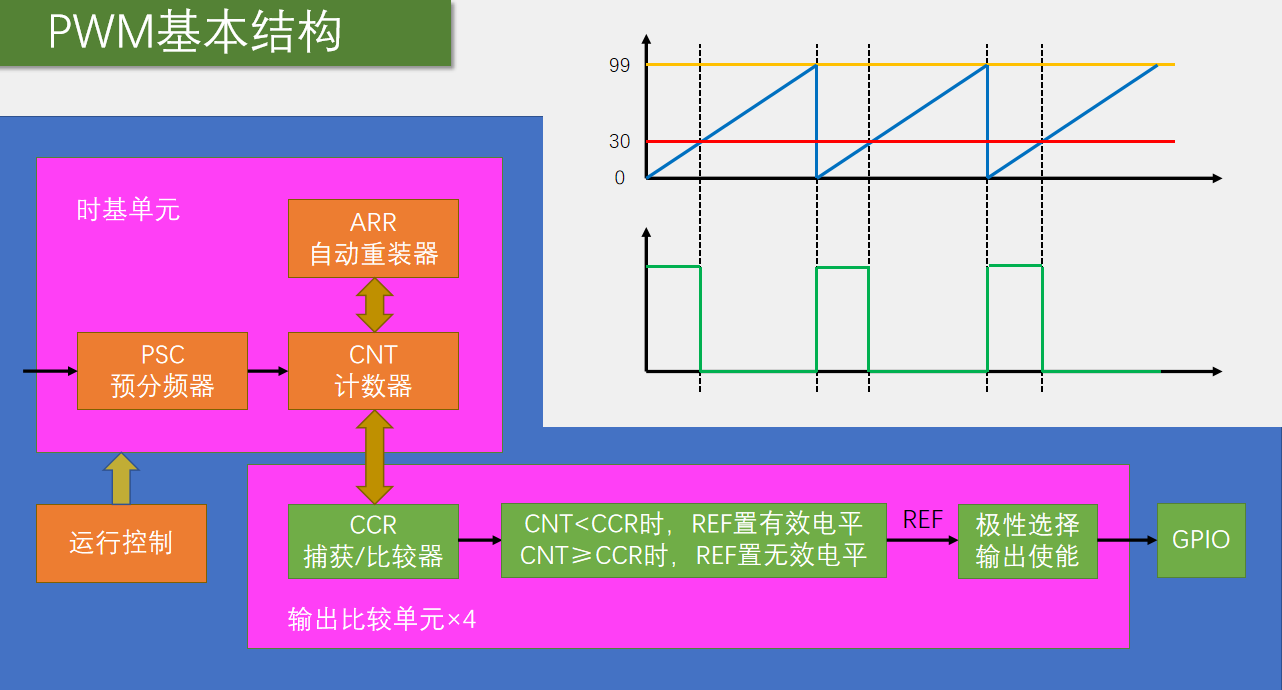

PWM输出

定时器配置和上一节一样，只不过不需要中断配置了

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
// 这部分注释表示引脚重映射，默认tim2定时器的输出引脚是PA0，注释这部分可以重映射到PA15，当然下面GPIO_Pin_0也要改成注释的GPIO_Pin_15
//	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);  //打开AFIO
//	GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE); //打开部分重映射1
//	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);  //PA15默认复用为调试端口，关闭JTAG功能即可作为普通GPIO，但是务必保留SWJ否则无法再使用st-link下载程序

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;		//GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_InternalClockConfig(TIM2);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;		//ARR，输出1k
	TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;		//PSC，分频到100k
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);
	//这里上面的都和之前一样

	TIM_OCInitTypeDef TIM_OCInitStructure;  //定义配置结构体
	TIM_OCStructInit(&TIM_OCInitStructure); //初始化结构体。下面几个参数是通用定时器的参数，还有一些没用到的参数这样可以初始化配置，如果未来改成高级定时器不至于出错
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //输出比较模式
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出比较极性
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;		//CCR
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);  //输出比较器配置，使用通道为OC1

	TIM_Cmd(TIM2, ENABLE);

之后修改pwm占空比就可以使用这个函数：Compare为CCR

1
TIM_SetCompare1(TIM2, Compare);

TIM输入捕获

串口通讯

keil调试

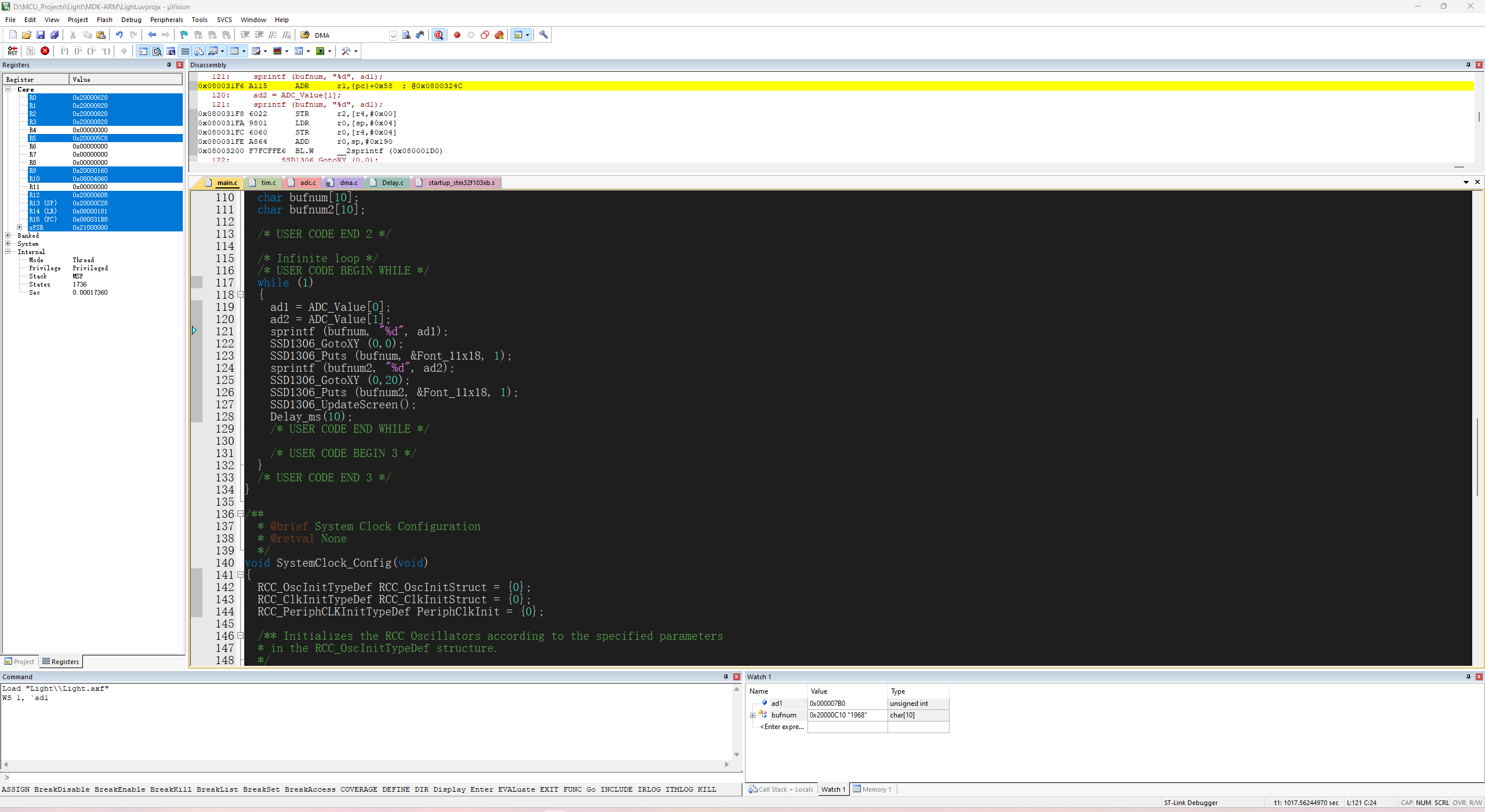

使用st-link连接上stm32后，点击这个按钮，进入调试模式

代码窗口左侧灰色区域可以设置断点，左上角可以设置单步运行等功能。

如果需要查看变量的值需要打开View > Watch Windows > watch 1，即可输入变量名查看变量的实时值（注意必须是全局变量）

使用cubemx自动配置寄存器(HAL库)

工程基本配置：以stm32f103c8t6为例

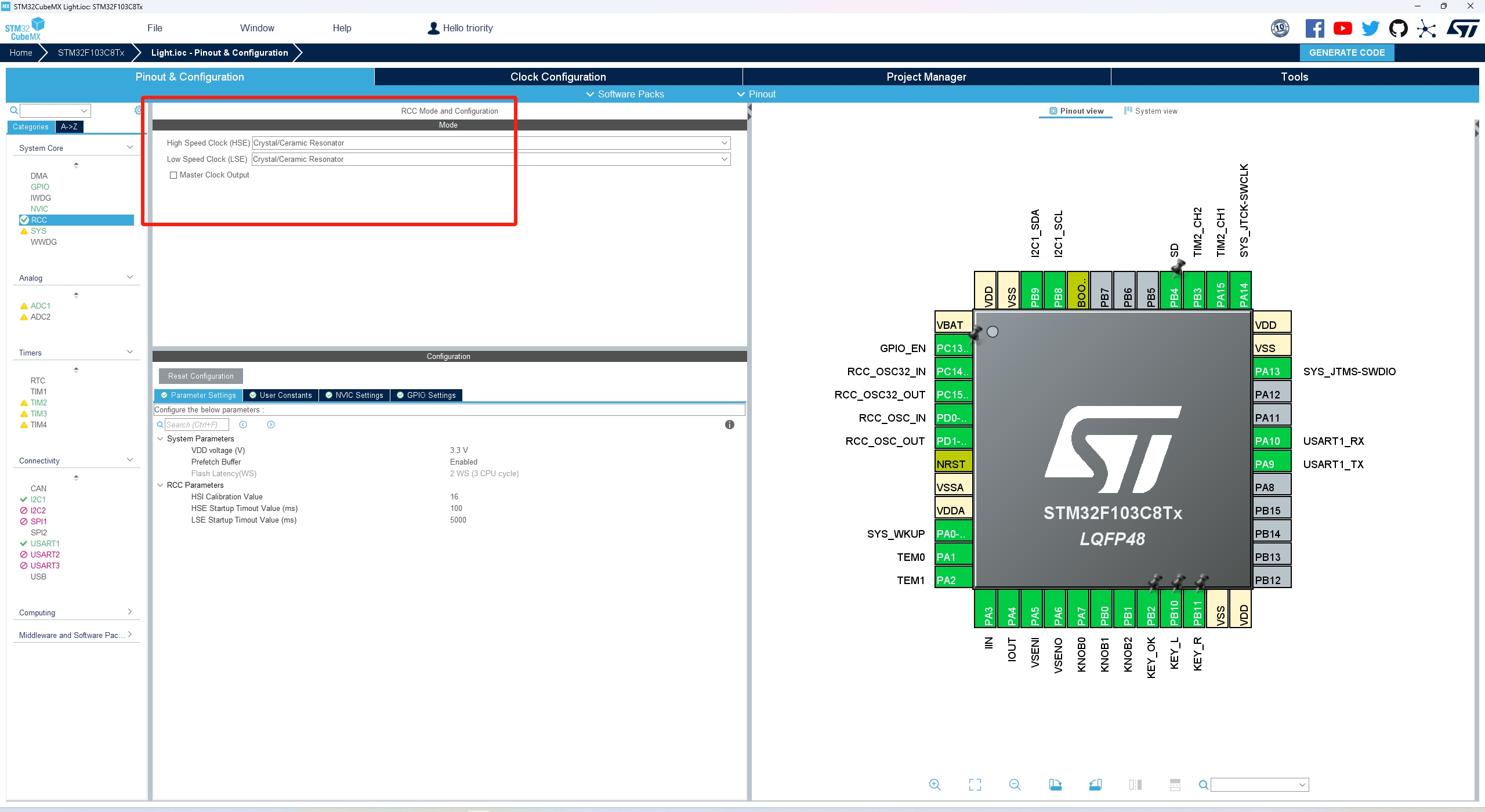

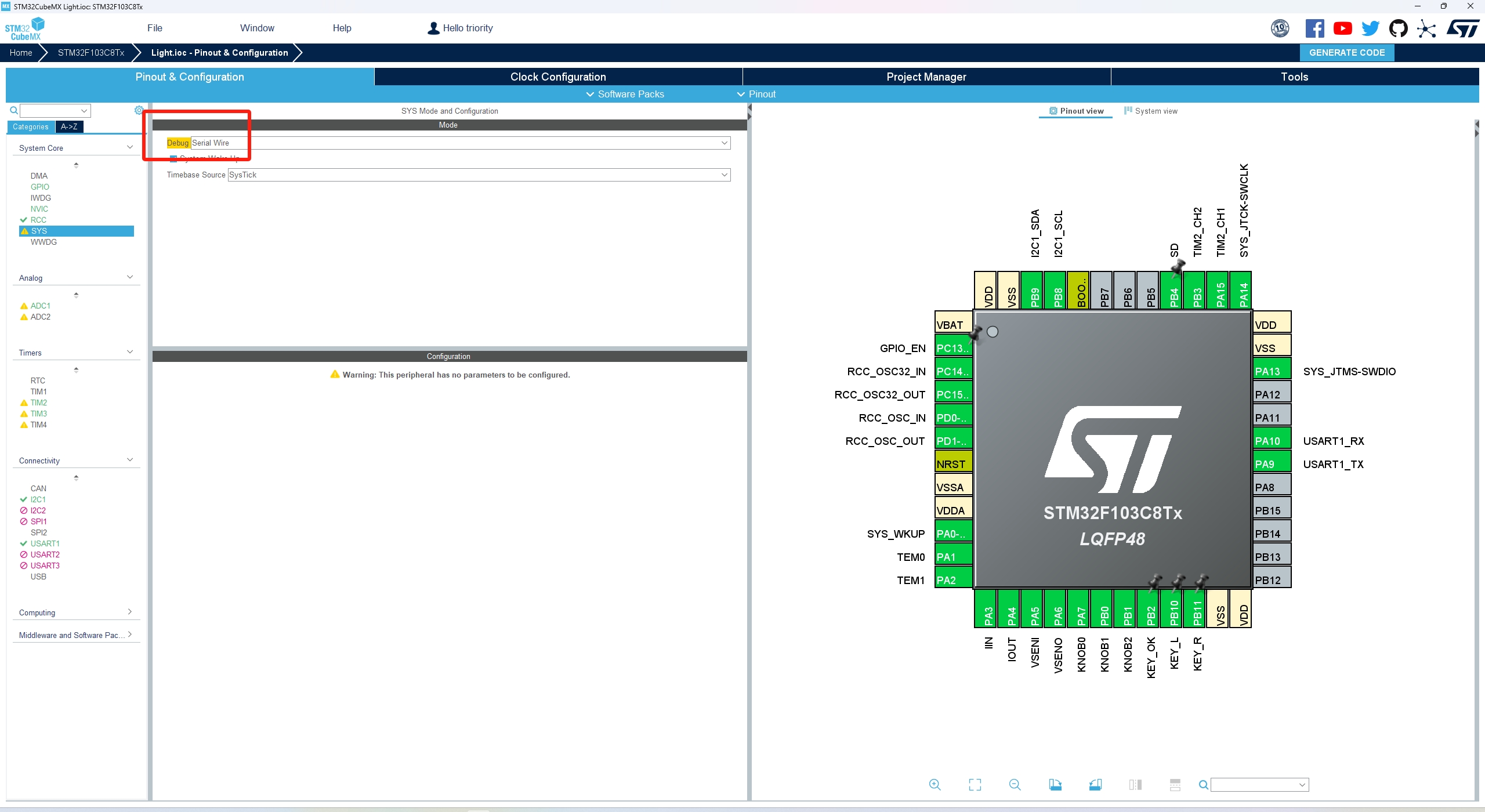

  • 设置外置时钟源和串口调试：

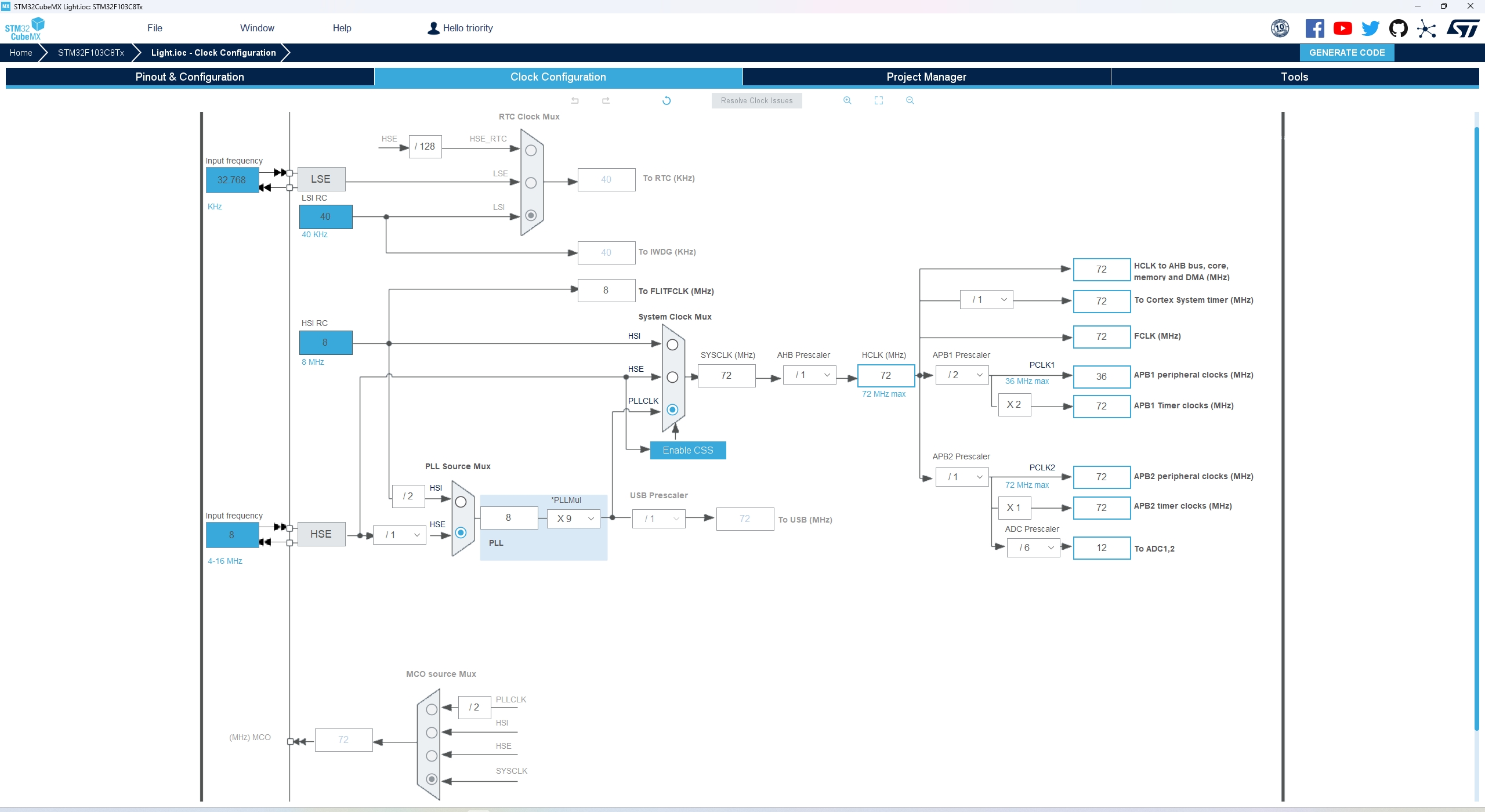

  • 时钟源选择外置8MHz和32.768MHz，时钟树如下：

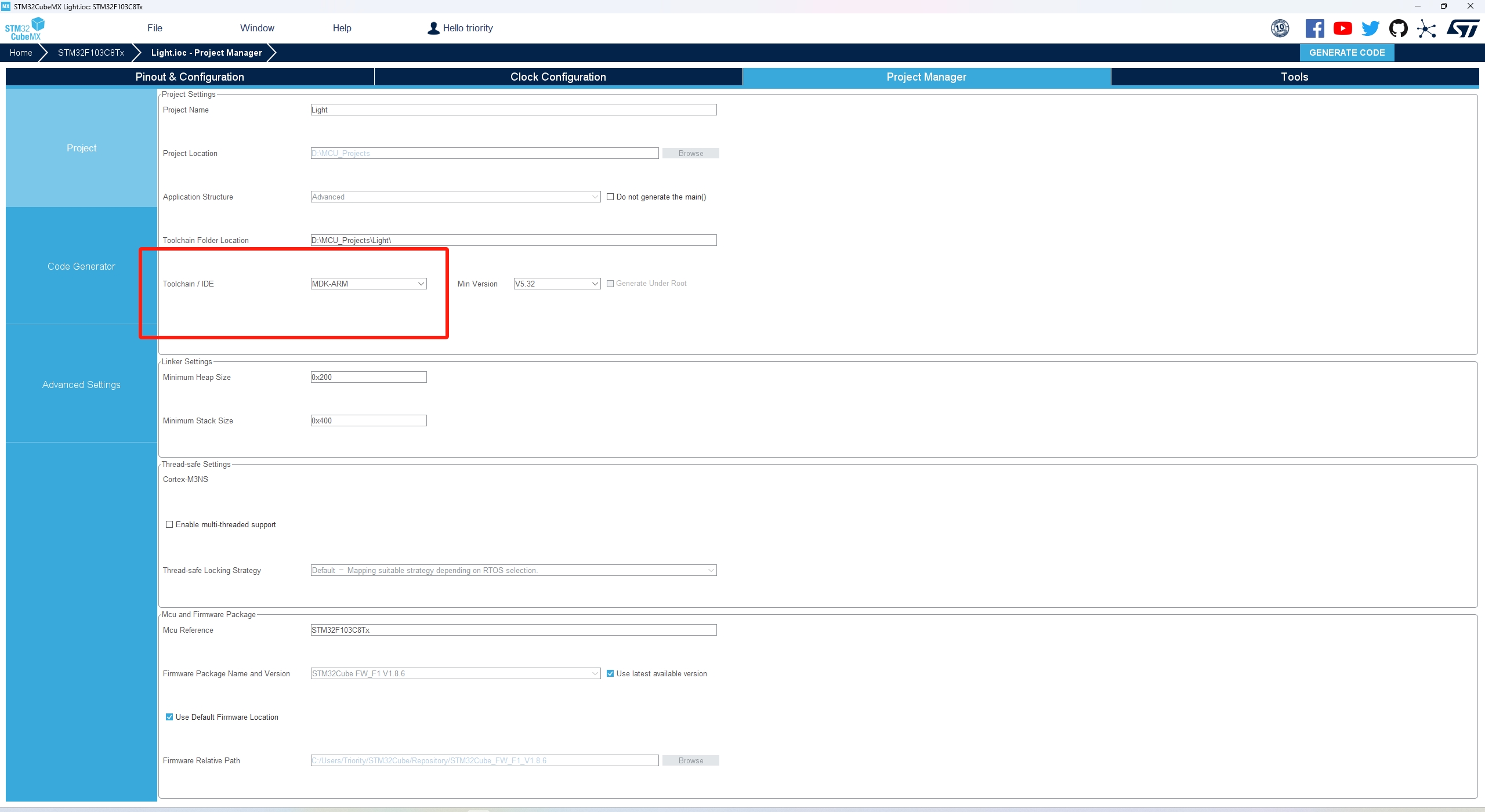

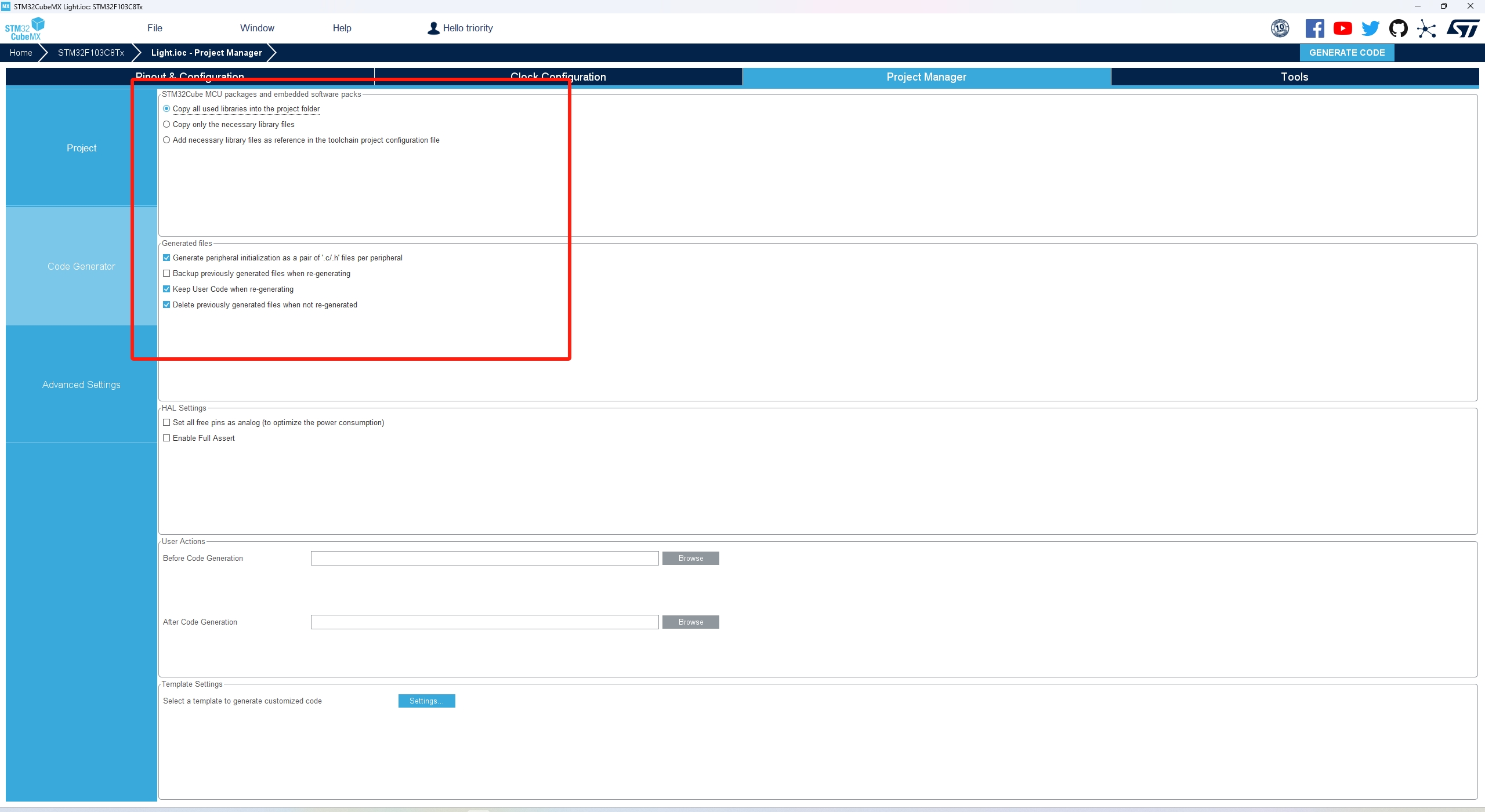

  • 修改工程名称IDE代码输出内容等：

点灯：定时器中断闪烁

这里使用TIM3触发中断然后反转PC13电平

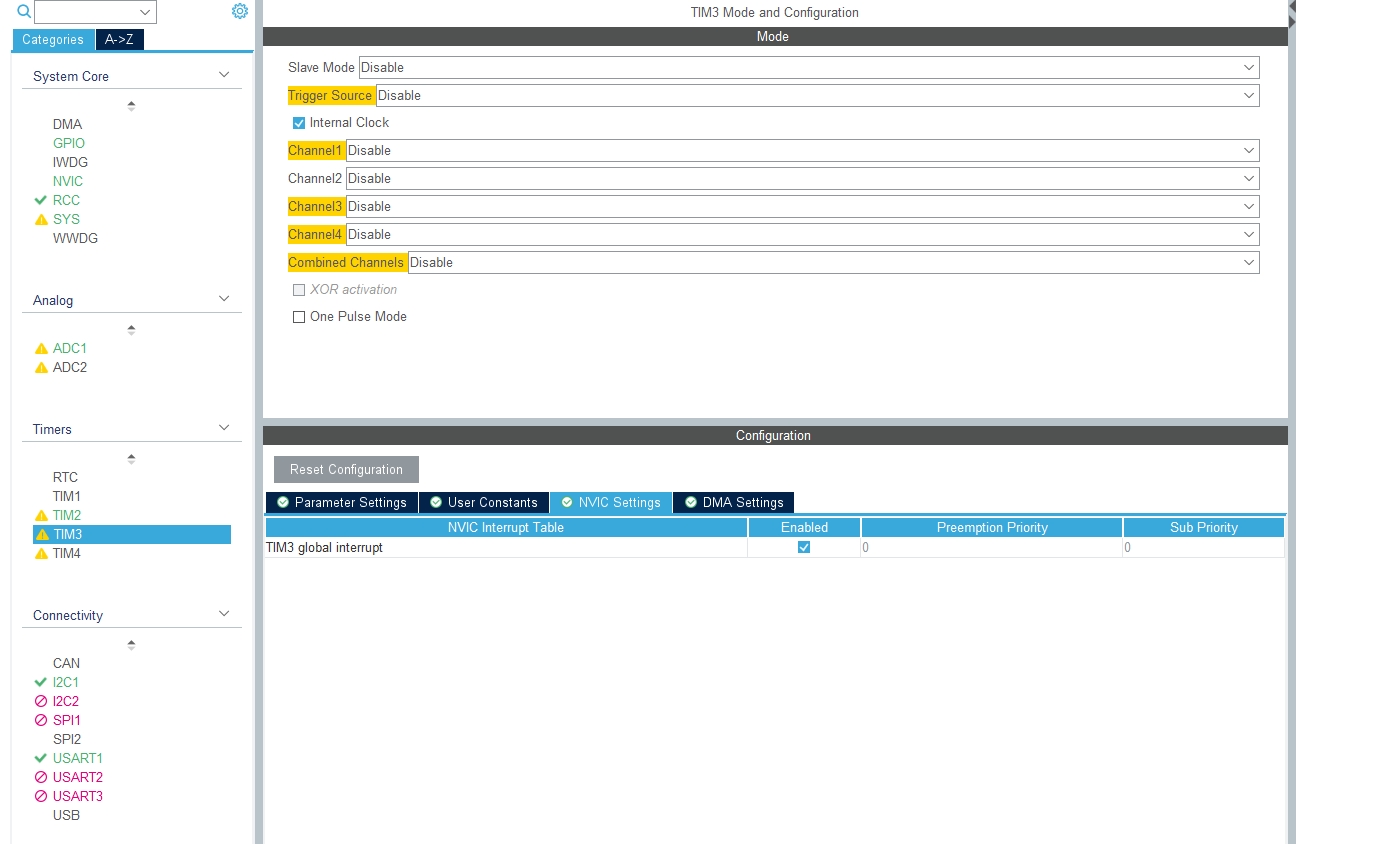

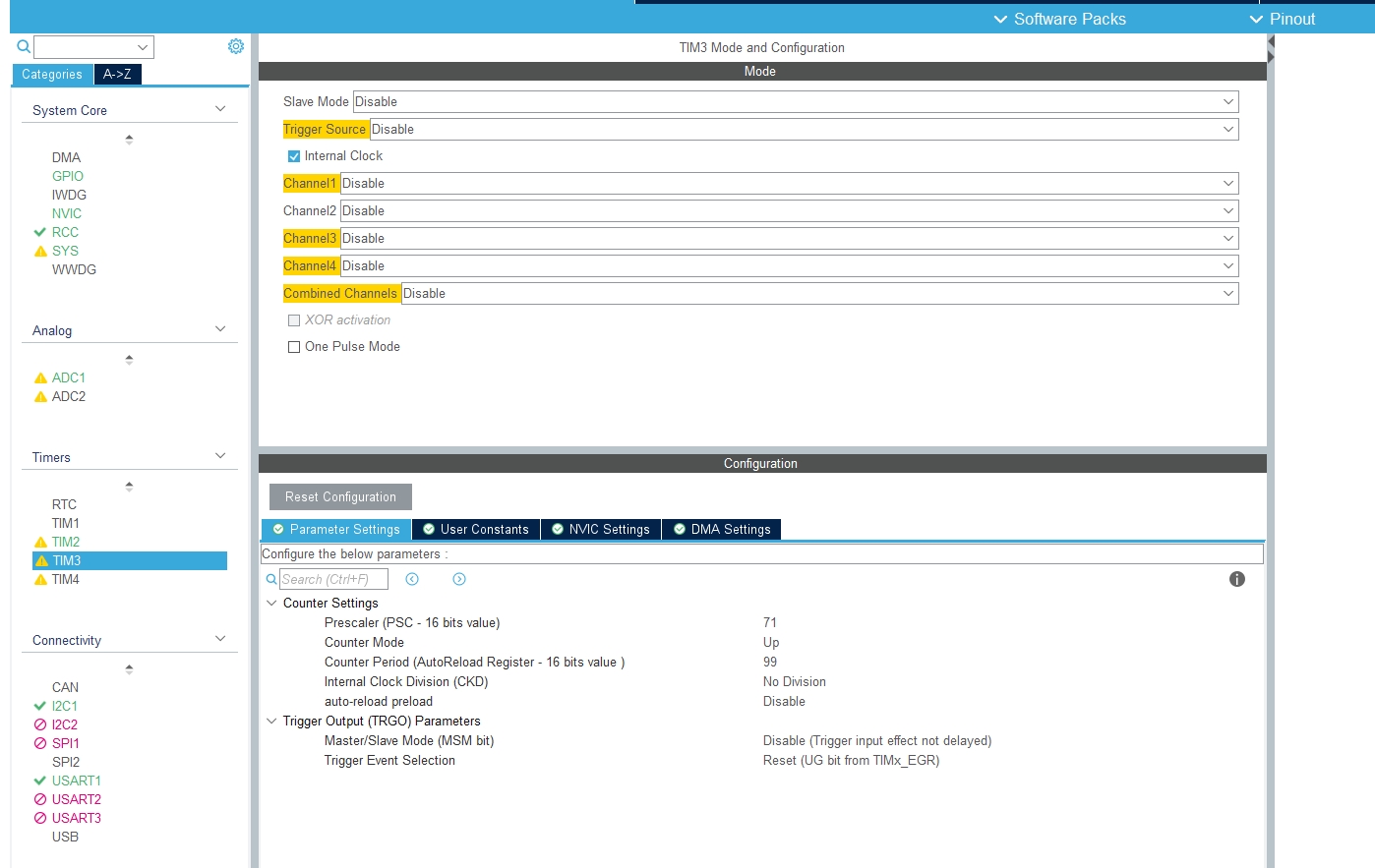

cubemx中设置TIM3的PSC为7199，72M时钟频率分频到10kHz，然后ARR设置为9999即为每秒中断1次，生成工程后在main.c添加定时器开启和中断函数：

1
HAL_TIM_Base_Start_IT(&htim3);
1
2
3
4
5
6
7
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) // 该函数在 stm32f1xx_hal_tim.c 中定义为弱函数(__weak)，由用户再定义
{
	  if(htim == &htim3)
	 {
	    HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_13);
	 }
}

编译下载即可看到PC13指示灯闪烁

点灯：输出PWM

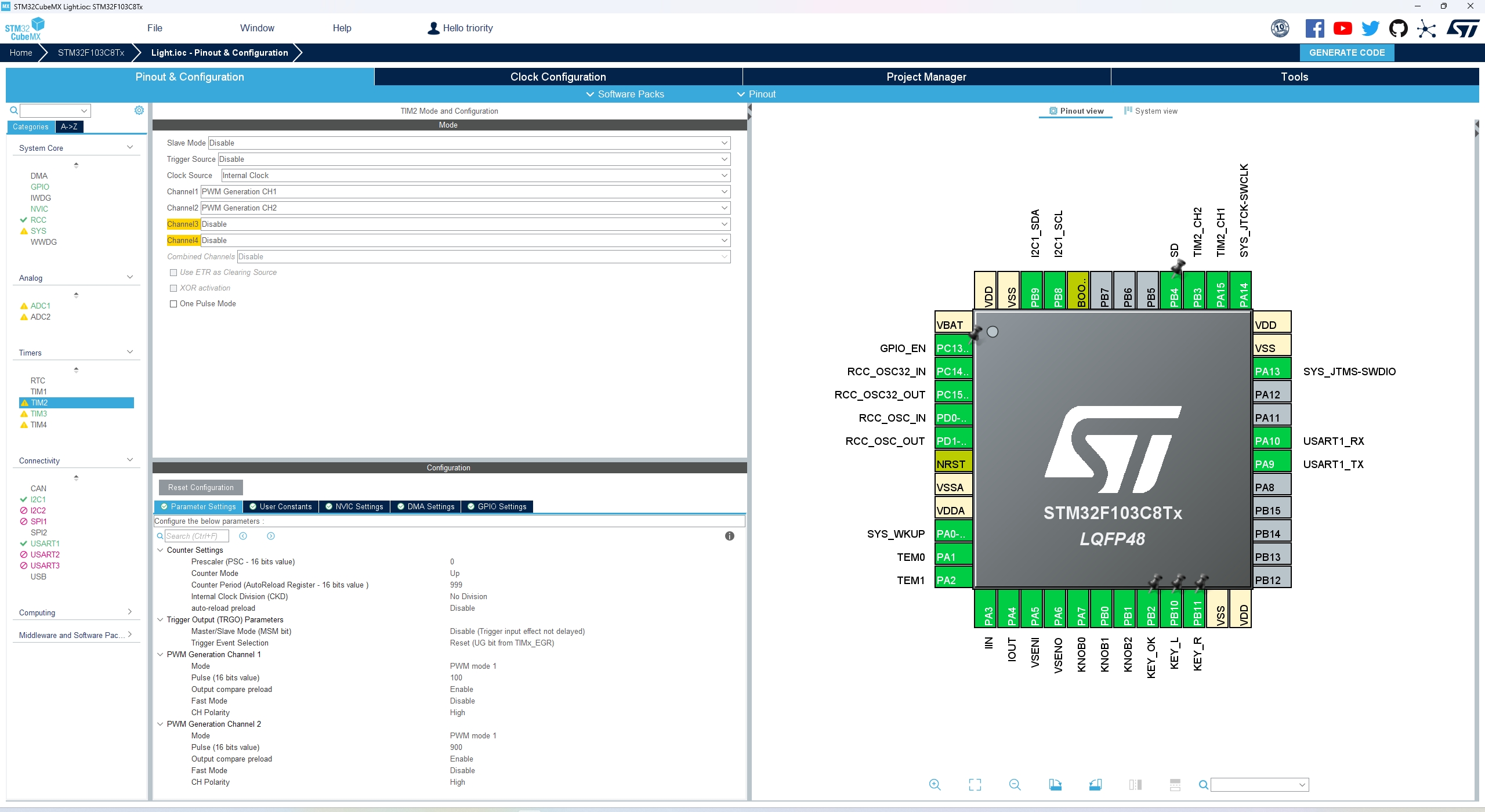

使用TIM2的Channel1，配置如下：

72Mhz的时钟不分频，ARR设置为999即为频率72kHz，CH1的Pluse为100，因此占空比为10%

然后在main()函数中启动输出

1
HAL_TIM_PWM_Start (&htim2,TIM_CHANNEL_1);

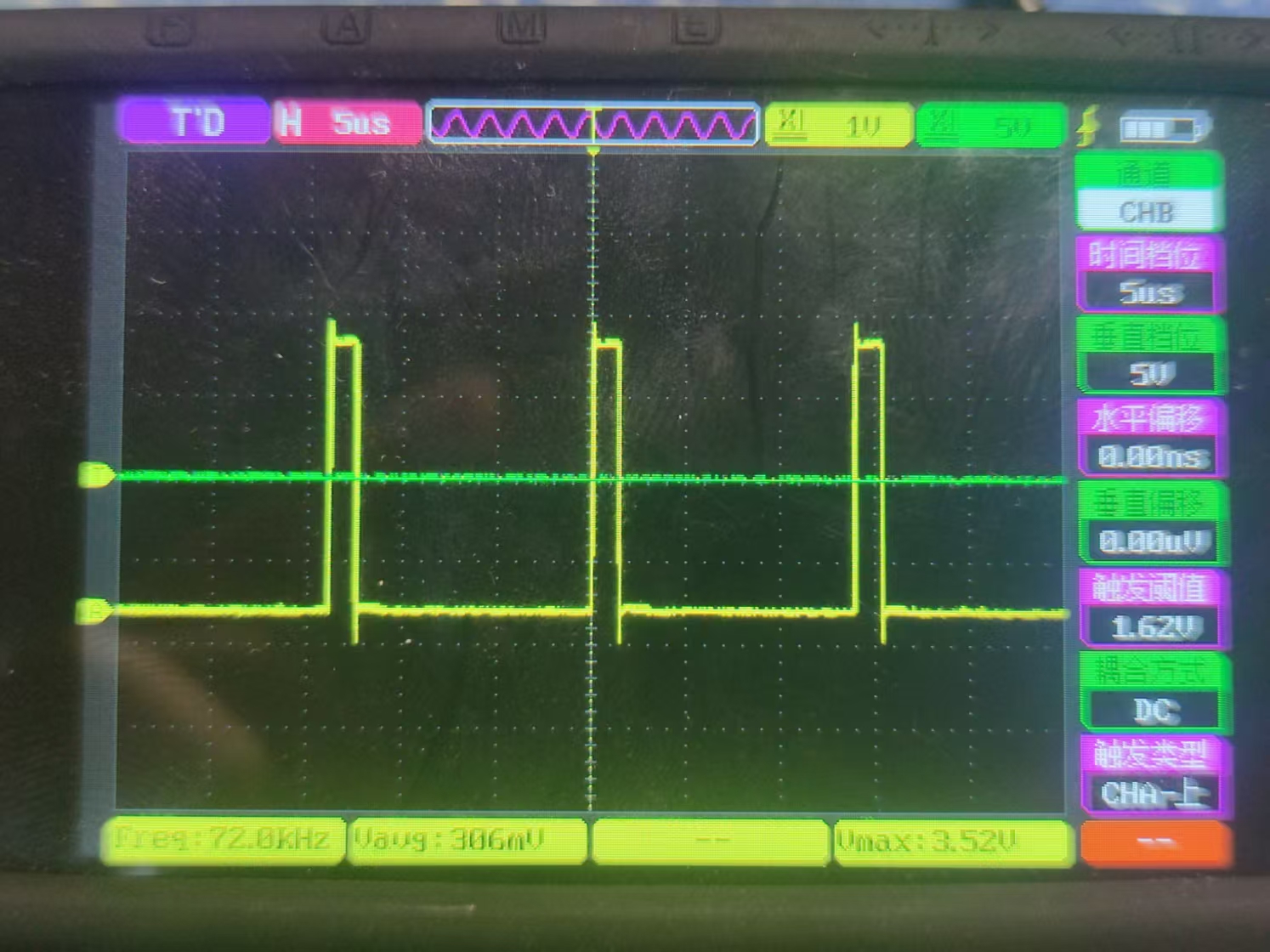

即可看到示波器显示：

oled显示

这里使用了ssd1306驱动库

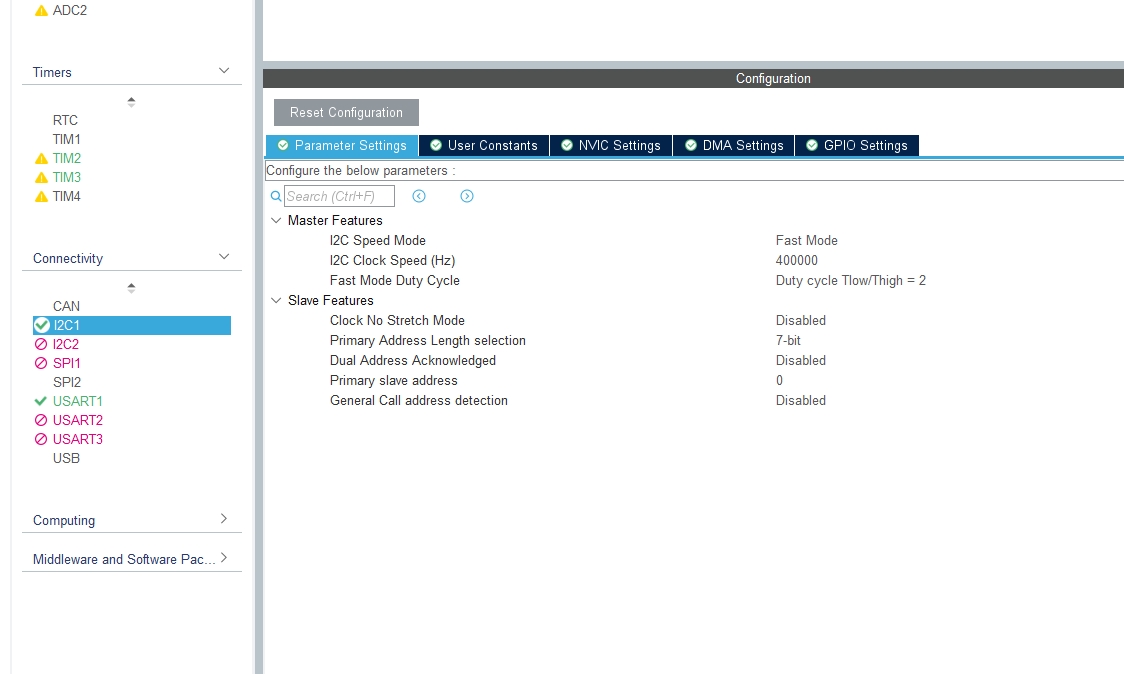

cubemx配置i2c1，使用fastmode：

然后在keil添加如下文件：
fonts.c

fonts.h

ssd1306.c

ssd1306.h

在main.c的while(1)之前添加：

1
2
3
4
SSD1306_Init (); // initialise the display
SSD1306_GotoXY (0,0); // goto 10, 10
SSD1306_Puts ("HELLO WORLD !!", &Font_11x18, 1);
SSD1306_UpdateScreen(); // update screen

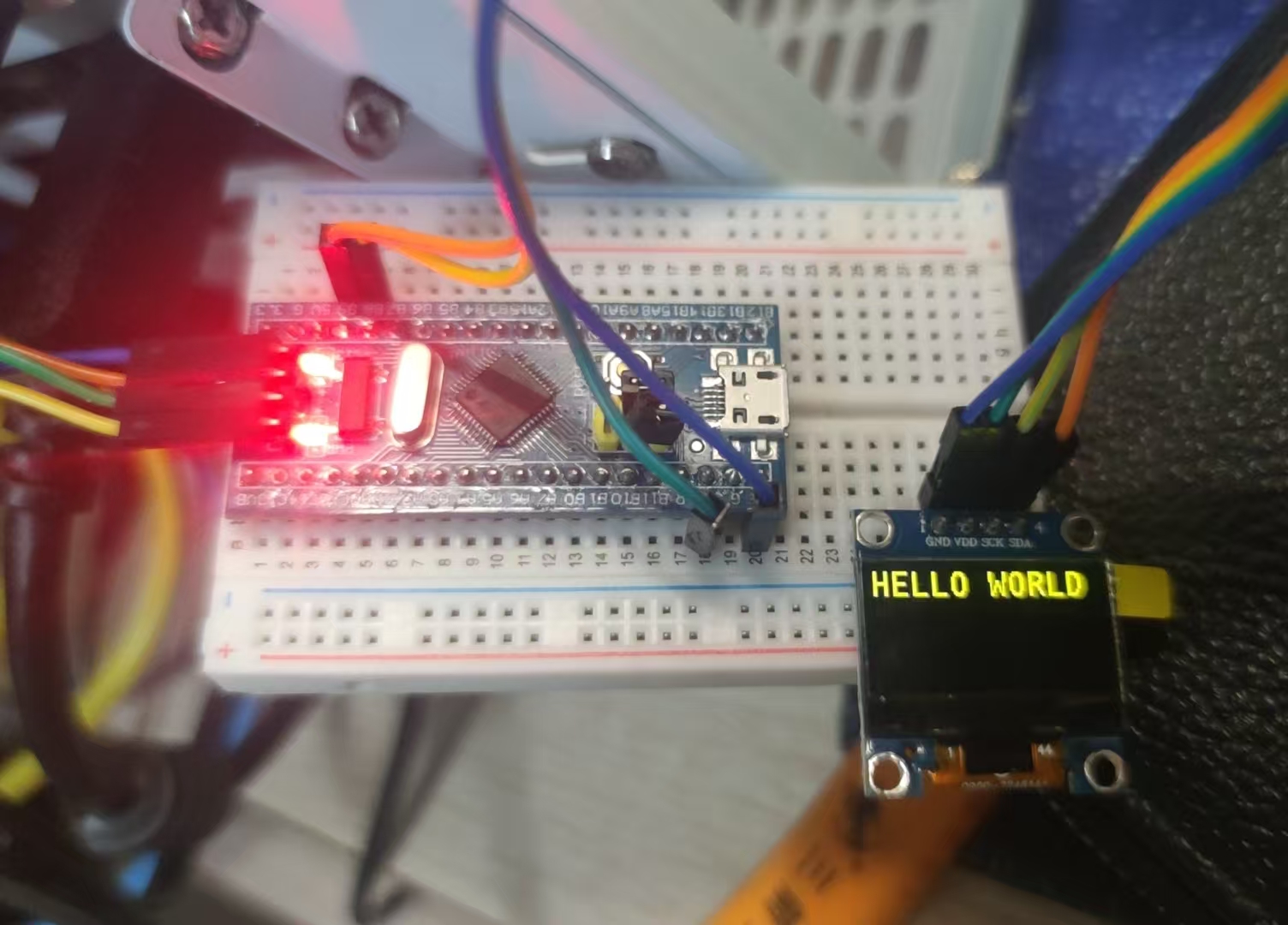

即可看到

下面的代码将会显示数字并每秒加一

1
2
3
4
5
6
7
8
9
10
11
12
13
14
SSD1306_Init ();
int num = 1;
char bufnum[7];

while (1)
{
 sprintf (bufnum, "%d", num);
 SSD1306_GotoXY (0,0);
 SSD1306_Puts (bufnum, &Font_11x18, 1);
  SSD1306_UpdateScreen();
 Delay_ms(1000);
 num++;

}

缩短delay时间估计实际刷新用时大约25ms，因此这个读秒并不准确，应该用定时器中断来计算num

GPIO输入中断

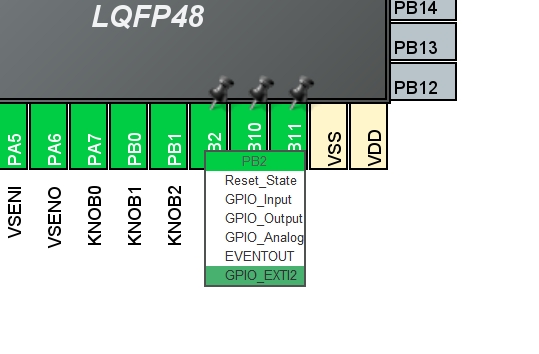

首先设置中断引脚

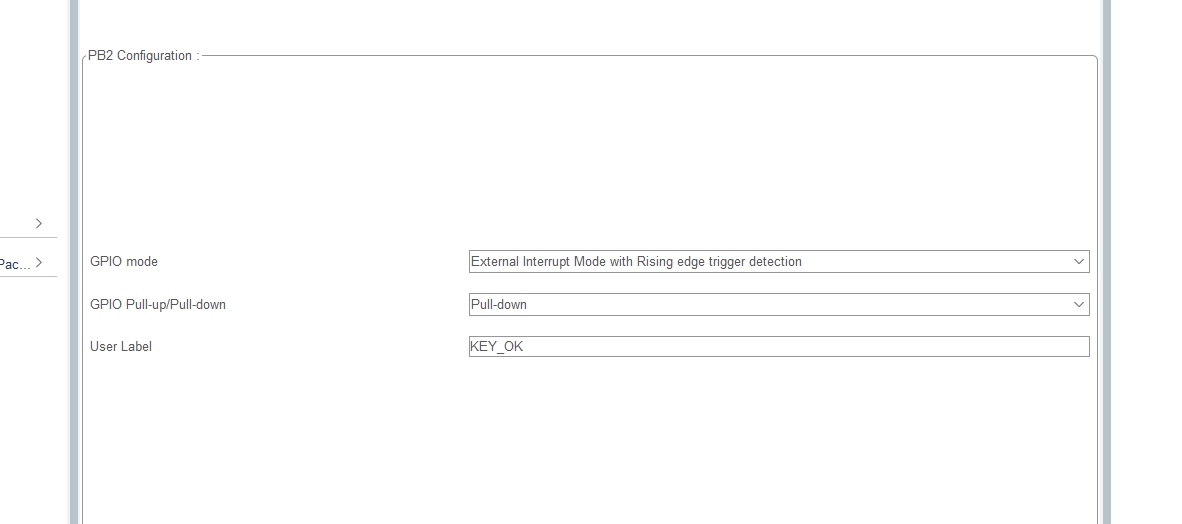

设置触发模式和内部上下拉

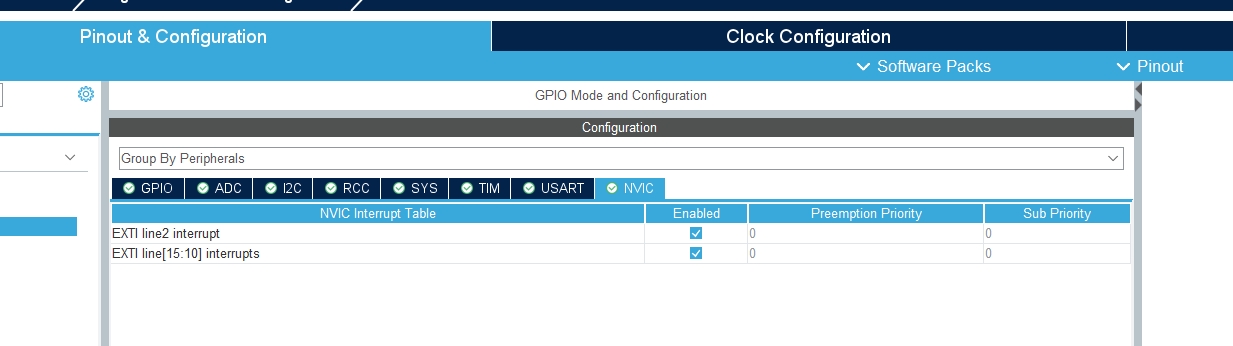

设置nvic开启中断

生成代码后添加中断触发的回调函数。下面代码实现内容是按键消抖，使用TIM3定时器100ms一次中断计时从而避免阻塞

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
/* USER CODE BEGIN 4 */
uint32_t running_time = 0;
uint32_t key_time_last = 0;
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	  if(htim == &htim3)
	 {
     HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
	   running_time++;
	 }
}


void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	if( GPIO_Pin == GPIO_PIN_5)
	{
    if(running_time-key_time_last>2){
      HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_4);
      key_time_last=running_time;
    }
	}
}

/* USER CODE END 4 */

注意：如果在中断中使用了HAL_GetTick()和HAL_Delay()这类函数，要调整中断优先级，否则会在GPIO中卡死，GPIO中断优先级要比Time base的要低，也就是Preemption Priority更大

ADC（DMA）

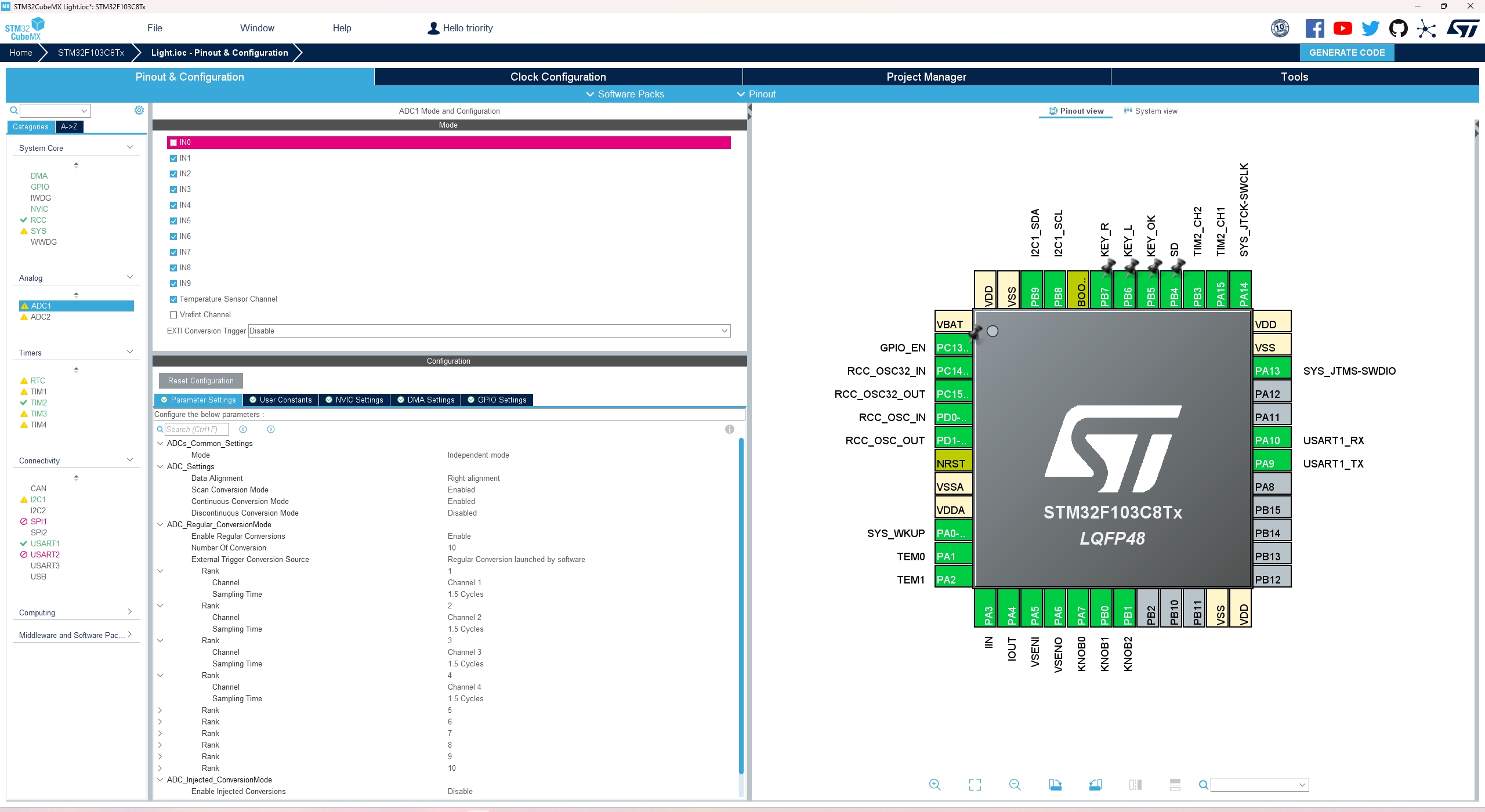

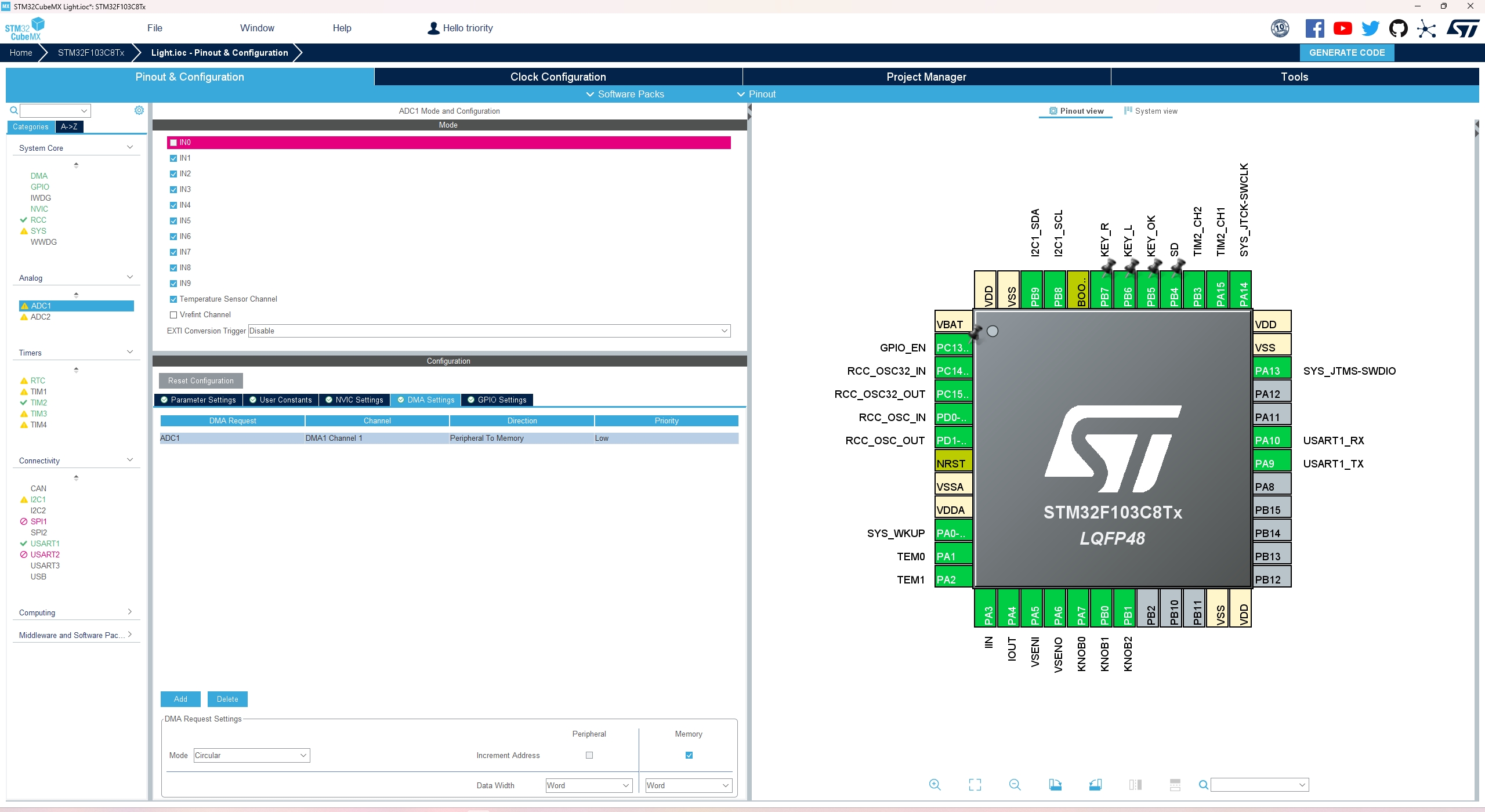

在cubemx中配置ADC1，并开启DMA。这里我开启了10个通道的循环扫描输入，DNA设置为自动连续转运，内存地址自增

使用DMA转运到内存的100位数组，然后取平均值（只读了两个通道）然后在屏幕显示

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
uint32_t ADC_Value[100];
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)&ADC_Value, 100);
uint32_t ad1,ad2;
uint8_t i;

SSD1306_Init ();
char bufnum[12];


/* USER CODE END 2 */

/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
  for(i = 0,ad1 =0,ad2=0; i < 100;i+=10){
    ad1 += ADC_Value[i];
    ad2 += ADC_Value[i+1];
  }
  ad1 /= 10;
  ad2 /= 10;
  sprintf (bufnum, "%04d", ad1);
 SSD1306_GotoXY (0,0);
 SSD1306_Puts (bufnum, &Font_11x18, 1);
  sprintf (bufnum, "%04d", ad2);
 SSD1306_GotoXY (0,20);
 SSD1306_Puts (bufnum, &Font_11x18, 1);
  SSD1306_UpdateScreen();
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
}

串口通讯

串口发送(中断)

在cubemx配置串口参数后即可使用下面的HAL库函数直接发送串口数据

1
2
uint8_t data[] = "Hello, UART!";
HAL_UART_Transmit(&huart1, data, sizeof(data) - 1, 1000);

串口接收(中断)

首先定义中断回调处理函数，这里函数的内容是将发来的内容发回去

注意下面这种方式每次最多发送6个字符，否则每第七个字符会被丢弃

1
2
3
4
5
6
7
8
9
10
11
12
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart->Instance == USART1)
    {
        // 处理接收到的数据
        HAL_UART_Transmit(&huart1, &rxData, 1, 1000);
        HAL_UART_Transmit(&huart1, &rxData, sizeof(rxData) - 1, 1000);

        // 重新启用中断接收
        HAL_UART_Receive_IT(&huart1, &rxData, 1);
    }
}

然后在main()函数进入while(1)循环之前开启接收

1
HAL_UART_Receive_IT(&huart1, &rxData, 1);

以及别忘了最开始定义一个存储数据的全局变量

1
uint8_t rxData;

串口发送(DMA)

串口接收(DMA)

串口接收数据解析存储

通过i2c读取传感器数据

mpu6050示例

这部分内容参考了这篇文章，对里面一些内容做了一些小的修改和解释

  • 关于mpu6050的地址

    值取决于引脚 AD0。该引脚位于传感器的分线板上接入 GND。这意味着设备的7位Slave地址为0x68。但是我们需要为 STM32 HAL 提供 8 位地址，因此我们将这个 7 位地址向左移动 1 位，0x68<<1 = 0xD0。如果AD0接入高电平，那么地址将会是0x69

  • 初始化mpu6050

    • 首先通过读取 WHO_AM_I （0x75）寄存器来检查传感器是否响应。如果传感器响应 0x68，则意味着通信正常

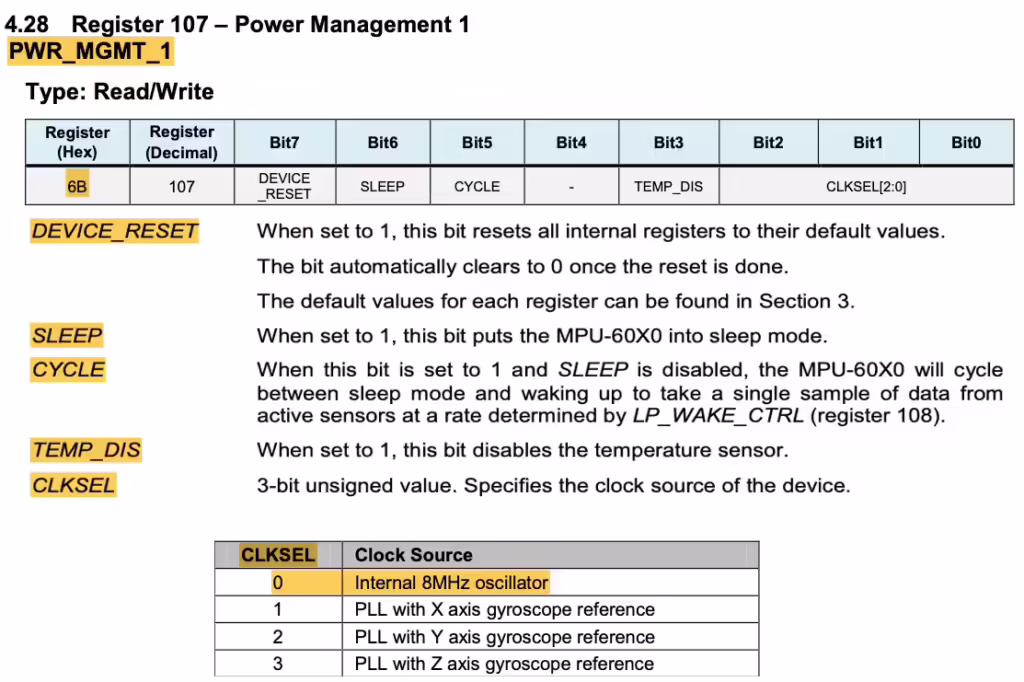

    • 然后配置PWR_MGMT_1 （0x6B）”寄存器，我们将此 register 重置为 0。在此过程中，我们将：

      • 选择 8 MHz 的内部 clock source。
      • Temperature sensor （温度传感器） 将被启用。
      • 将启用睡眠模式和唤醒模式之间的 CYCLE。
      • SLEEP 模式将被禁用。
      • 此外，我们不执行 RESET。

    • 设置 数据输出率 or 采样率.这可以通过写入 SMPLRT_DIV （0x19） 寄存器来完成。此 register 指定陀螺仪输出速率的分频器，用于生成 MPU6050 的 Sample Rate。为了获得 1KHz 的采样率，我们将 SMPLRT_DIV 值设置为 7

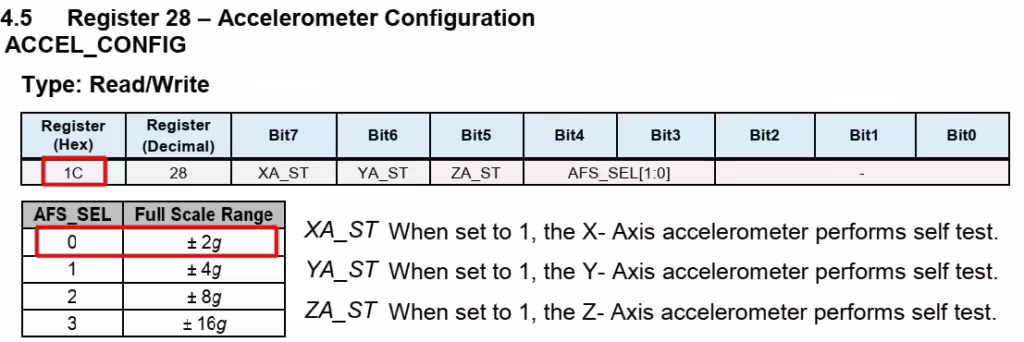

    • 修改 GYRO_CONFIG （0x1B）和 ACCEL_CONFIG （0x1C）寄存器来配置 Accelerometer 和 Gyroscope 寄存器，将 0x18 写入这两个寄存器将在 Register 中设置满量程范围，并禁用自检

      • 加速度计量程设置：
        • 0x00: ±2g
        • 0x08: ±4g
        • 0x10: ±8g
        • 0x18: ±16g
      • 陀螺仪量程设置：
        • 0x00: ±250°/s
        • 0x08: ±500°/s
        • 0x10: ±1000°/s
        • 0x18: ±2000°/s

      例如16进制0x10和0x18对应二进制10000和11000，因此按照手册去掉后三位无效数字，前两位是二进制10和11，也就是10进制的2和3，也就是手册描述的两个设置选项

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    void MPU6050_Init (void);

    void MPU6050_Init(void) {
      uint8_t check;
      uint8_t data;
      // 检查设备ID
      HAL_I2C_Mem_Read(&hi2c1, 0x68 << 1, 0x75, 1, &check, 1, 1000);
      if (check == 0x68) {
          // 唤醒
          data = 0;
          HAL_I2C_Mem_Write(&hi2c1, 0x68 << 1, 0x6B, 1, &data, 1, 1000);
          // 设置采样率
          data = 0x07;
          HAL_I2C_Mem_Write(&hi2c1, 0x68 << 1, 0x19, 1, &data, 1, 1000);
          // 设置加速度计量程
          data = 0x18;
          HAL_I2C_Mem_Write(&hi2c1, 0x68 << 1, 0x1C, 1, &data, 1, 1000);
          // 设置陀螺仪量程
          data = 0x18;
          HAL_I2C_Mem_Write(&hi2c1, 0x68 << 1, 0x1B, 1, &data, 1, 1000);
      }}

  • 读取 MPU6050 数据


    根据手册给出的寄存器地址，传感器数据在0x3B到0x48之间，直接读取这一段内容，将每个参数的较高的 8 位向左移动，并和低 8 位的结果相加，得到完整的16位数据，然后根据选择的量程和分辨率转换成以g为单位的数值

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    void MPU6050_Read(float *Ax,float *Ay,float *Az,float *Gx,float *Gy,float *Gz);

    void MPU6050_Read(float *Ax,float *Ay,float *Az,float *Gx,float *Gy,float *Gz) {
        uint8_t data[14];

        HAL_I2C_Mem_Read(&hi2c1, 0x68 << 1, 0x3B, 1, data, 14, 1000);

        int16_t Accel_X_RAW = (data[0] << 8) | data[1];
        int16_t Accel_Y_RAW = (data[2] << 8) | data[3];
        int16_t Accel_Z_RAW = (data[4] << 8) | data[5];
        int16_t Gyro_X_RAW = (data[8] << 8) | data[9];
        int16_t Gyro_Y_RAW = (data[10] << 8) | data[11];
        int16_t Gyro_Z_RAW = (data[12] << 8) | data[13];

        *Ax = (float)Accel_X_RAW/2048.0;
        *Ay = (float)Accel_Y_RAW/2048.0;
        *Az = (float)Accel_Z_RAW/2048.0;

        *Gx = (float)Gyro_X_RAW/16.4;
        *Gy = (float)Gyro_Y_RAW/16.4;
        *Gz = (float)Gyro_Z_RAW/16.4;
    }

    调用这两个函数并串口发送就好了

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    MPU6050_Init();
    float Data_mpu6050[6]={0.0,0.0,0.0,0.0};

    /* USER CODE END 2 */

    /* Infinite loop */
    /* USER CODE BEGIN WHILE */
    while (1)
    {
      MPU6050_Read(&Data_mpu6050[0], &Data_mpu6050[1], &Data_mpu6050[2], &Data_mpu6050[3], &Data_mpu6050[4], &Data_mpu6050[5]);
      sprintf (bufnum, "Ax=%07.4f\nAy=%07.4f\nAz=%07.4f\nGx=%07.1f\nGy=%07.1f\nGz=%07.1f\n", Data_mpu6050[0],Data_mpu6050[1],Data_mpu6050[2],Data_mpu6050[3],Data_mpu6050[4],Data_mpu6050[5]);
      HAL_UART_Transmit(&huart1, bufnum, sizeof(bufnum) - 1, 1000);

      Delay_ms(100);


      /* USER CODE END WHILE */
    }
