前言

前几日逛淘宝发现一个1.54寸双色墨水屏，屏幕+驱动只要16，果断下单拿来玩玩
[第二天就涨价到了26了hhhhhhhhhhhc]
如果还有人感兴趣的话在这：某宝链接

arduino

接线

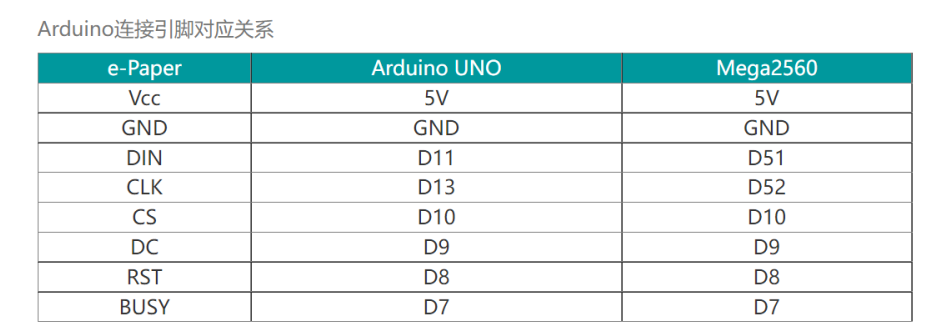

在微雪官网资料找到接线图：
接线图
虽然和我的引脚名称不太一样，但是不影响理解和使用。

程序

当然也是在微雪官网下载的资料，注释都是英文而且一些有点问题，这里整理一下
微雪资料下载链接
由于我的屏幕是1.54寸，所以在arduino的epd1in54文件夹内
主要需要改动的是epd1in54.ino和imagedata.cpp

imagedata.cpp

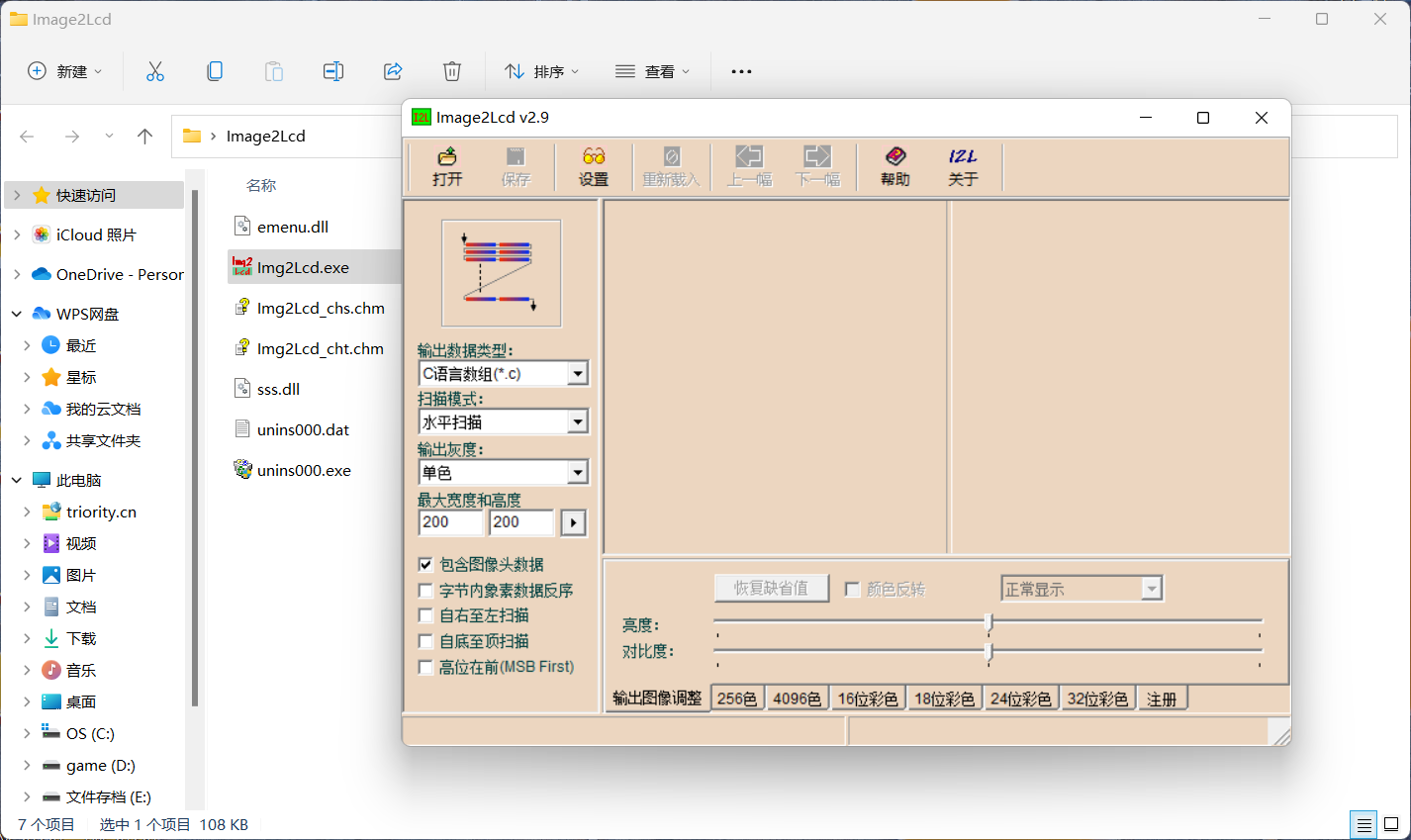

这个文件要修改的是那个保存图片的数组。图片转换数组可以用微雪提供的工具：图片取模软件
打开后是这样：
取模软件
首先修改图片尺寸，我的屏幕是200x200.
然后左上角打开，选择一张图片，修改参数后保存为c语言数组。

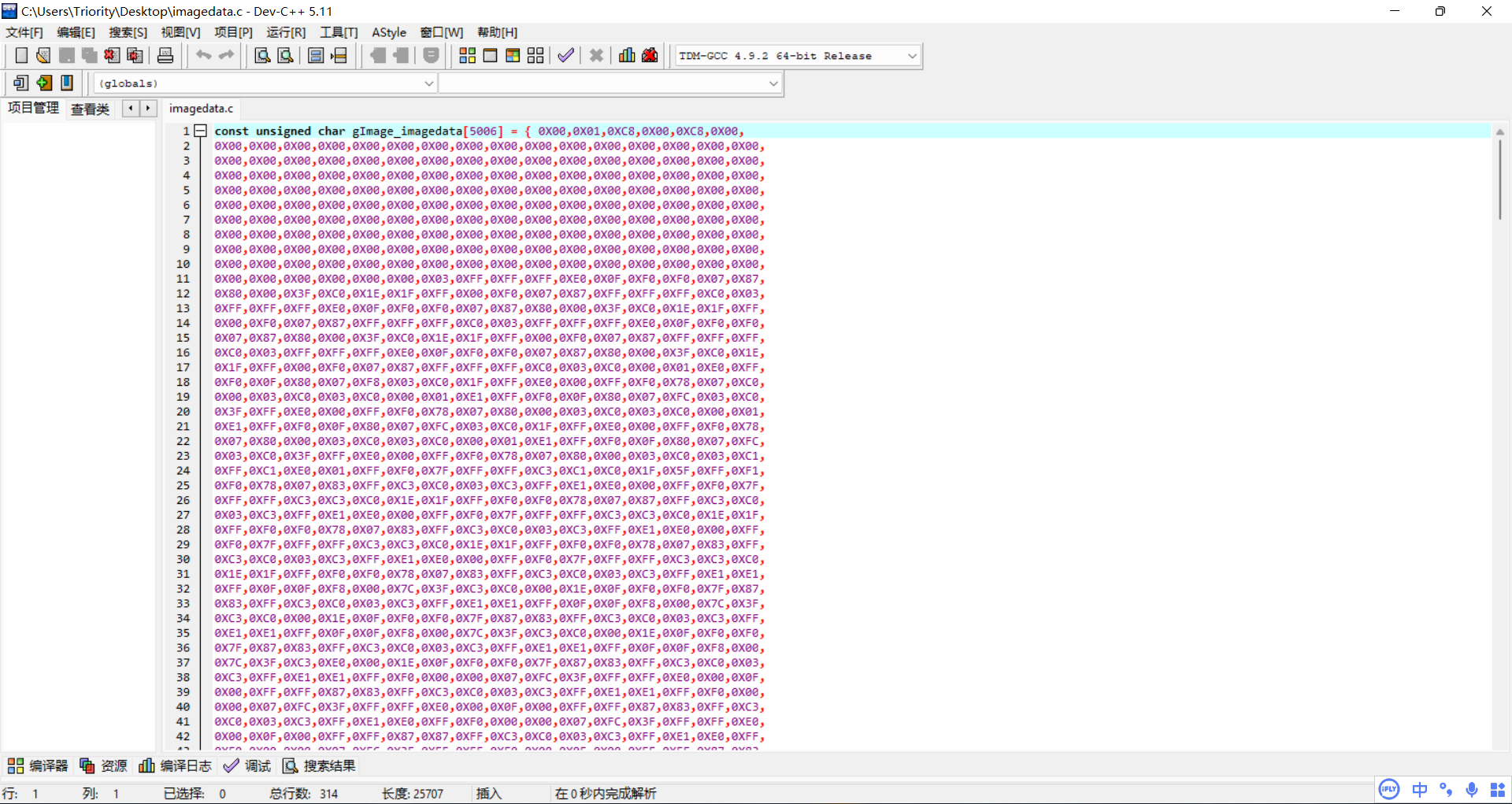

打开保存的数组文件可以看见：
数组文件
用数组数据替换掉原来文件里的数据
需要注意的是复制的时候跳过数组第一行，从第二行开始复制，否则最后显示的图片会发生偏移

epd1in54.ino

废话不多说直接上代码和注释：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
#include <SPI.h>
#include "epd1in54.h"
#include "epdpaint.h"
#include "imagedata.h"
#define COLORED     0
#define UNCOLORED   1
//初始化图片缓存，由于一个字节8个像素点，所以这里必须是8的倍数
unsigned char image[1024];
Paint paint(image, 0, 0);
//墨水屏实例化
Epd epd;
void setup() {
  Serial.begin(115200);
  Serial.print("e-Paper init ");
  //全刷初始化
  if (epd.Init(lut_full_update) != 0) {
      Serial.print("e-Paper init failed");
      return;
  }
  //清屏两次
  //电子纸显示屏中嵌入了2个存储区域，一旦刷新显示，内存区域将自动切换，即 SetFrameMemory 的下一个操作将设置其他内存区域，因此，您必须清除帧内存两次。
  epd.ClearFrameMemory(0xFF);
  epd.DisplayFrame();
  epd.ClearFrameMemory(0xFF);
  epd.DisplayFrame();
  //设置paint翻转角度，宽，高
  paint.SetRotate(ROTATE_0);
  paint.SetWidth(200);
  paint.SetHeight(24);
  //将paint设置为黑色，在paint的（30,4）这一点为左顶点写字符串，字体大小为16，颜色为白色,并将paint写入到图片中
  paint.Clear(COLORED);
  paint.DrawStringAt(30, 4, "Hello world!", &Font16, UNCOLORED);
  epd.SetFrameMemory(paint.GetImage(), 0, 10, paint.GetWidth(), paint.GetHeight());
  //将paint设置为黑色，在paint的（0,2）这一点为左顶点写字符串，字体大小为24，颜色为黑色,并将paint写入到图片中
  paint.Clear(UNCOLORED);
  paint.DrawStringAt(0, 2, "e-Paper Demo", &Font24, COLORED);
  epd.SetFrameMemory(paint.GetImage(), 0, 30, paint.GetWidth(), paint.GetHeight());
  //重新设置paint的宽高
  paint.SetWidth(64);
  paint.SetHeight(64);
  //画3条线并写入图片
  paint.Clear(UNCOLORED);
  paint.DrawRectangle(0, 0, 40, 50, COLORED);
  paint.DrawLine(0, 0, 40, 50, COLORED);
  paint.DrawLine(40, 0, 0, 50, COLORED);
  epd.SetFrameMemory(paint.GetImage(), 16, 60, paint.GetWidth(), paint.GetHeight());
  //打开显示
  epd.DisplayFrame();
  delay(8000);
  //刷新显示两次原图。
  epd.SetFrameMemory(IMAGE_DATA);
  epd.DisplayFrame();
  epd.SetFrameMemory(IMAGE_DATA);
  epd.DisplayFrame();
  //睡眠
  epd.Sleep();
}
void loop() {
}

这里我删掉了原来资料的画图部分，只保留了字符串显示，画图直接看微雪文档就好
但是还有一个问题，资料中没有关于局部刷新的demo，只在文档里提到了局部刷新的初始化方式。这里暂时留坑。
